Ces pompes submersibles sont composées d'une pompe à eau, de joints d'étanchéité et d'un moteur submersible asynchrone monophasé ou triphasé. Elles offrent des avantages tels qu'un encombrement réduit, un poids léger, un démontage aisé et une installation pratique, ainsi qu'un rendement élevé, une consommation énergétique réduite et une grande fiabilité.
CompoNent
Corps de pompe : fonte
Carter du moteur : AISI304
Roue mobile : fonte
Arbre du moteur : acier 45#
Joint mécanique : céramique/graphite
Câble : câble de 10 m avec fiche
Conditions de fonctionnement
Température maximale du liquide : 40 °C
Température ambiante jusqu’à 40 °C
profondeur maximale d’immersion : 5 m
MOTEUR
1~220 V/50 Hz, 110 V/60 Hz, 220 V/60 Hz sur demande
Classe d’isolation : classe B
Protection : IPX8
Fonctionnement continu S1

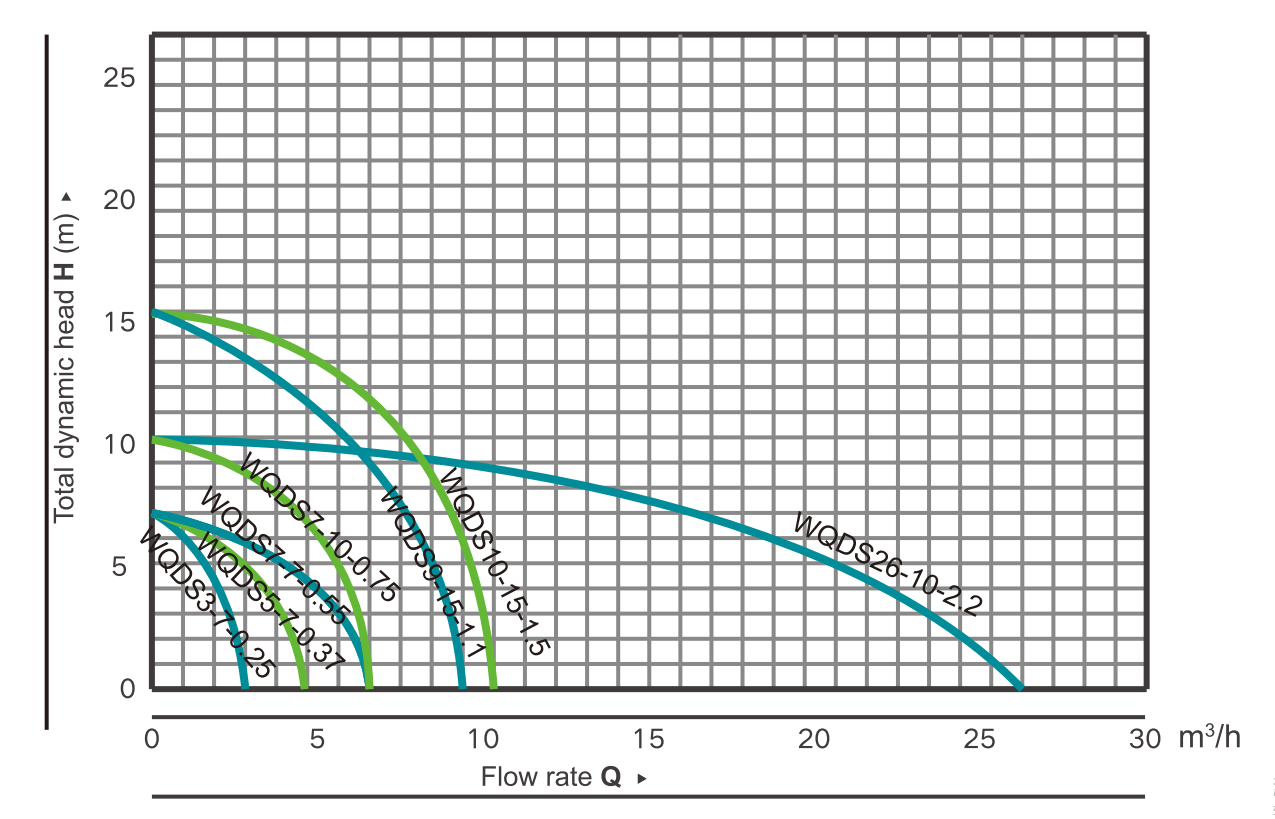

Paramètres du modèle
| Modèle | Puissance | Débit nominal | Hauteur manométrique nominale | dépôt de liquidation | P.B. | Dimension | |
|---|---|---|---|---|---|---|---|
| kW | Hp | m³/h | m | pouce | kgs | mm | |
| WQDS3-7-0.25 | 0.25 | 0.33 | 3 | 7 | 2" | 8.5 | 190×140×380 |
| WQDS5-7-0.37 | 0.37 | 0.5 | 5 | 7 | 2" | 9.5 | 190×140×380 |
| WQDS7-7-0,55 | 0.55 | 0.75 | 7 | 7 | 2" | 10 | 450×230×255 |
| WQDS7-10-0,75 | 0.75 | 1.0 | 7 | 10 | 2" | 18 | 450×230×255 |
| WQDS9-15-1,1 | 1.1 | 1.5 | 9 | 15 | 2" | 21 | 480×230×255 |
| WQDS10-15-1,5 | 1.5 | 2.0 | 10 | 15 | 2" | 22 | 480×230×255 |
| WQDS26-10-2,2 | 2.2 | 3.0 | 26 | 10 | 3" | 25 | 570×340×255 |
Résumé du produit

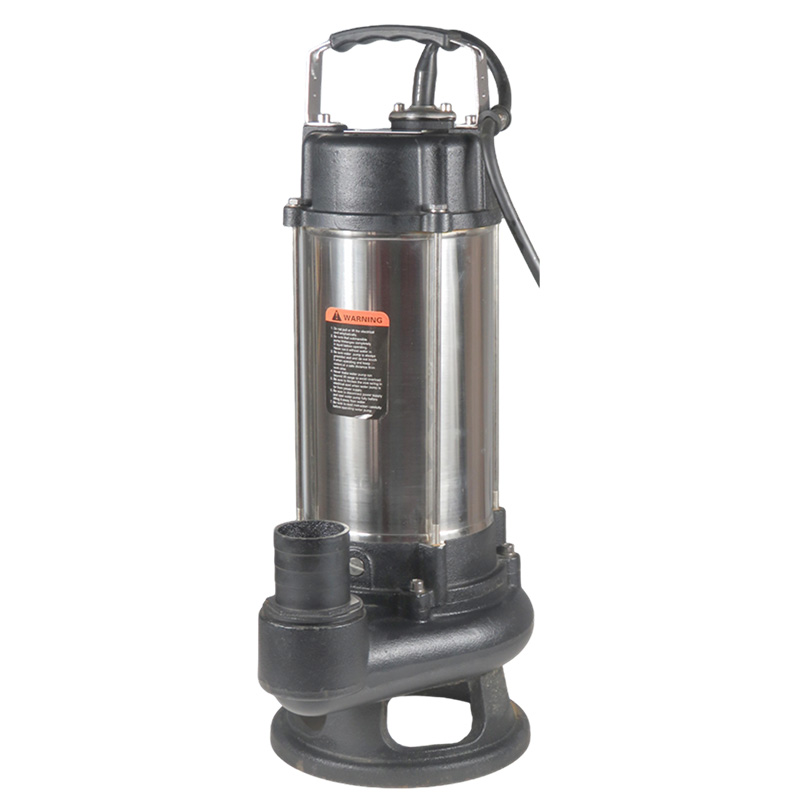

La pompe immergée en acier inoxydable WQDS pour eaux usées, fabriquée par ZHEJIANG CGO CO.,LTD., est une pompe électrique compacte et entièrement immergée, conçue pour assurer un transfert fiable des eaux usées et des eaux sales dans les environnements résidentiels, commerciaux et industriels légers. La pompe WQDS pour eaux usées en acier inoxydable associe un boîtier moteur en acier inoxydable AISI304 à un corps de pompe en fonte — une combinaison de matériaux qui garantit une résistance à la corrosion là où elle est le plus nécessaire, tout en maintenant un poids structurel et un coût maîtrisés. Disponible en sept modèles de 0,25 kW à 2,2 kW, cette série de pompes immergées pour eaux usées offre des débits allant de 3 à 26 m³/h et des hauteurs manométriques pouvant atteindre 15 mètres, constituant ainsi une solution de drainage polyvalente pour les équipes achats exigeant des performances éprouvées dans des conditions de chantier variées.
Définition détaillée
La pompe immergée pour eaux usées WQDS intègre l’unité de pompage, les joints mécaniques et le moteur dans un ensemble étanche entièrement immergé, conçu pour des profondeurs d’immersion allant jusqu’à 5 mètres. Cette conception monobloc élimine la nécessité de systèmes d’amorçage séparés, de fixation du moteur en surface ou de protection externe de l’arbre, réduisant ainsi à la fois le temps d’installation et l’encombrement physique requis dans les espaces techniques restreints, tels que les puisards de sous-sol, les chambres de collecte souterraines et les puisards de drainage sur les chantiers de construction.
Ce qui distingue la pompe à eaux usées en acier inoxydable WQDS des conceptions standard entièrement en fonte est le boîtier du moteur en AISI304. Dans les environnements où la pompe fonctionne par cycles fréquents — vidant la fosse jusqu’à ce que le moteur soit partiellement exposé à l’air entre deux cycles — les surfaces en AISI304 résistent à l’oxydation de façon nettement supérieure à celles en fonte brute. ZHEJIANG CGO CO.,LTD. spécifie l’AISI304 pour le boîtier du moteur afin de faire face aux cycles humide-sec, à l’air salin côtier et à l’exposition aux agents de nettoyage résiduels. Le corps de la pompe et l’impulseur restent en fonte pour assurer une résistance structurale à l’usure, tandis que le joint mécanique en céramique/graphite réduit la chaleur générée par frottement lors de cycles prolongés de démarrage et d’arrêt.
Caractéristiques principales du produit
• Boîtier du moteur en acier inoxydable AISI304 offrant une résistance à la corrosion significative dans les environnements humides, côtiers et proches des zones maritimes
• Corps de pompe et aube en fonte assurant une durabilité structurelle dans les services continus d’évacuation des eaux usées et des eaux résiduaires
• Joint mécanique en céramique/graphite pour une protection fiable de l’arbre, même lors de cycles fréquents de démarrage et d’arrêt
• Moteur étanche IPX8, pouvant fonctionner en immersion continue jusqu’à 5 mètres en régime S1
• Isolation de classe B assurant la stabilité thermique des enroulements à des températures liquides nominales allant jusqu’à 40 °C
• Configurations monophasées ou triphasées : 220 V / 50 Hz en standard ; 110 V / 60 Hz et 220 V / 60 Hz disponibles sur demande
• Câble d’alimentation préinstallé de 10 mètres, permettant des installations dans des fosses plus profondes sans raccord intermédiaire
• Sept modèles de 0,25 kW à 2,2 kW couvrant des débits de 3 à 26 m³/h pour répondre à divers besoins d’évacuation
Avantages techniques
Du point de vue de l’ingénierie, la série WQDS comble un vide dans les spécifications auquel sont confrontées les équipes achats lors de l’approvisionnement de pompes électriques pour eaux usées destinées à des environnements d’installation mixtes. Les carter moteur en fonte sont économiques pour la plupart des applications de drainage, mais là où les pompes fonctionnent par cycles répétés et où l’extérieur du moteur est exposé à de l’air humide entre deux cycles, l’oxydation superficielle progresse plus rapidement sur la fonte nue que sur l’acier inoxydable AISI304. La pompe immergée WQDS en acier inoxydable a été spécifiquement conçue pour ce scénario.
La gamme de sept modèles a été conçue pour couvrir une large plage de performances tout en maintenant une cohérence au sein de la famille de produits. Le modèle compact WQDS3-7-0.25 (190 × 140 × 380 mm, 0,25 kW) s’adapte aux puisards résidentiels exigus où l’espace d’installation est limité. À l’autre extrémité de la gamme, le WQDS26-10-2.2 atteint une puissance de 2,2 kW, avec une sortie de 3 pouces et un débit nominal de 26 m³/h, ce qui le destine à l’évacuation des eaux sur les chantiers de construction et dans les applications industrielles légères — tout en conservant la même méthode d’installation pour l’ensemble de la gamme. Cette cohérence de conception revêt une véritable importance pour les équipes de service sur site chargées de maintenir des flottes d’équipements hétérogènes.
ZHEJIANG CGO CO.,LTD. spécifie une protection moteur IPX8 et une isolation de classe B pour toute la gamme de pompes électriques à eaux usées WQDS, répondant ainsi aux normes d’immersion et de résistance thermique exigées couramment par les spécifications d’achat B2B internationales pour les équipements d’épuration des eaux usées en service continu. La longueur du câble, de 10 mètres, dépasse également la longueur standard de 8 mètres observée sur des modèles comparables entièrement en fonte, offrant ainsi une plus grande souplesse d’installation pratique dans les configurations de puisards plus profonds.
Applications principales
La pompe à eaux usées WQDS en acier inoxydable est déployée dans divers secteurs industriels et types de sites où la fiabilité du drainage et la durabilité des matériaux sont toutes deux essentielles :
• Pour résidence: évacuation des eaux des puisards de sous-sol et de cave, transfert d’eau depuis les étangs de jardin, collecte des eaux grises provenant des installations de blanchisserie et de lavage
• Bâtiments commerciaux : évacuation des eaux des parkings souterrains, drainage des sous-sols d’hôtels, stations de relevage des eaux usées dans les établissements hospitaliers
• Chantiers de construction : évacuation des eaux souterraines depuis des fouilles actives, évacuation des eaux de ruissellement pendant les phases de fondations et de construction de sous-sols
• Voisinage des installations de transformation alimentaire : évacuation dans les zones où les résidus d’agents de nettoyage ou les vapeurs organiques rendent préférable un boîtier en acier inoxydable AISI304 plutôt qu’un boîtier en fonte brute
• Zones côtières et maritimes adjacentes : salles techniques situées au bord des ports, chantiers navals et établissements hôteliers côtiers exposés à une atmosphère saline persistante
Valeur commerciale
Pour les distributeurs internationaux, les partenaires OEM et les équipes d’approvisionnement B2B achetant des pompes de relevage pour eaux usées en grandes quantités, la série WQDS de ZHEJIANG CGO CO.,LTD. occupe une position claire sur le marché : le boîtier moteur en acier inoxydable AISI304 constitue une amélioration matérielle tangible par rapport aux conceptions standard de pompes de relevage en fonte, à un prix compétitif dans la catégorie des pompes de relevage en acier inoxydable. Le maintien du corps de la pompe et de la roue en fonte permet de maîtriser les coûts de production tout en offrant la mise à niveau technique requise par les ingénieurs et les gestionnaires d’installations dans des environnements de drainage exigeants.
Six des sept modèles — WQDS3-7-0.25 à WQDS10-15-1.5 — partagent une sortie de 2 pouces, ce qui garantit des spécifications cohérentes pour les conduites de refoulement sur la majeure partie de la gamme. Les distributeurs commercialisant plusieurs modèles bénéficient ainsi d’un stock simplifié, de documents d’installation standardisés et d’une seule spécification pour les conduites de refoulement dans la plupart des installations. La sortie de 3 pouces du modèle WQDS26-10-2.2 distingue clairement ce modèle à haut débit, destiné aux applications plus importantes.
ZHEJIANG CGO CO.,LTD. prend en charge les achats en grande quantité, le marquage OEM et les configurations multi-tension.
FAQ
Q : En quoi le modèle WQDS se distingue-t-il de la pompe submersible standard pour eaux usées WQD ?
R : La principale différence réside dans le matériau du boîtier du moteur. La pompe submersible pour eaux usées WQD utilise de la fonte pour le boîtier du moteur, tandis que la pompe pour eaux usées en acier inoxydable WQDS utilise de l’acier inoxydable AISI304. Cela rend la WQDS mieux adaptée aux environnements exposés à l’air salin, aux cycles fréquents d’humidité-sécheresse ou à une exposition résiduelle à des produits chimiques, qui accélèrent la dégradation superficielle de la fonte non revêtue.
Q : Quelle est la profondeur maximale d’immersion autorisée pour la pompe pour eaux usées WQDS ?
R : La pompe électrique pour eaux usées WQDS est homologuée pour une profondeur maximale d’immersion de 5 mètres. Le câble préinstallé de 10 mètres offre une longueur suffisante pour les fosses dont la profondeur se situe dans cette fourchette, tout en laissant une marge de câble pour la connexion côté surface sans nécessiter de raccordement.
Q : Quelles configurations de tension et de fréquence sont disponibles pour les marchés à l’export ?
A : L’alimentation standard est 1~220 V / 50 Hz. ZHEJIANG CGO CO.,LTD. propose également, sur demande, les tensions 110 V / 60 Hz et 220 V / 60 Hz, couvrant ainsi les exigences réseau d’Amérique du Nord, d’Amérique du Sud, d’Asie du Sud-Est et de la plupart des marchés européens.
Q : Les modèles WQDS partagent-ils des dimensions compatibles pour les raccords de refoulement ?
R : Six modèles — WQDS3-7-0.25 à WQDS10-15-1.5 — utilisent une sortie de 2 pouces, permettant ainsi une tuyauterie de refoulement uniforme pour la majeure partie de la série. Le modèle WQDS26-10-2.2 utilise une sortie de 3 pouces afin de s’adapter à son débit plus élevé de 26 m³/h, ce qui est clairement indiqué dans le tableau des paramètres du modèle ci-dessus.
