La pompe immergée pour eaux usées CGO WQD est une solution en fonte destinée au transfert d'eaux usées, à l'évacuation des eaux de puisard, au rabattement des eaux sur les chantiers de construction et aux systèmes de collecte industrielle légère. Son corps de pompe, son rotor et son carter moteur en fonte sont associés à un arbre en acier 45# et à un joint mécanique en céramique/graphite afin d'assurer un service fiable pour les eaux usées. Cinq modèles, allant de 0,55 à 1,1 kW, offrent des débits compris entre 6 et 15 m³/h et des hauteurs manométriques allant jusqu'à 16 m. Tous les modèles disposent d'une sortie normalisée de 2 pouces et d'un design compact du corps. Avec une protection IPX8, une isolation de classe B, un fonctionnement continu S1 et un câble de 8 m, la série WQD permet une utilisation immergée jusqu'à une profondeur de 5 m.
CompoNent
Corps de pompe : fonte
Carter du moteur : fonte
Roue mobile : fonte
Arbre du moteur : acier 45#
Joint mécanique : céramique/graphite
Câble : câble de 8 m avec fiche
Conditions de fonctionnement
Température du liquide jusqu’à 60 °C
Température ambiante jusqu’à 40 °C
profondeur maximale d’immersion : 5 m
MOTEUR
1~220 V/50 Hz, 110 V/60 Hz, 220 V/60 Hz sur demande
Classe d’isolation : classe B
Protection : IPX8
Fonctionnement continu S1

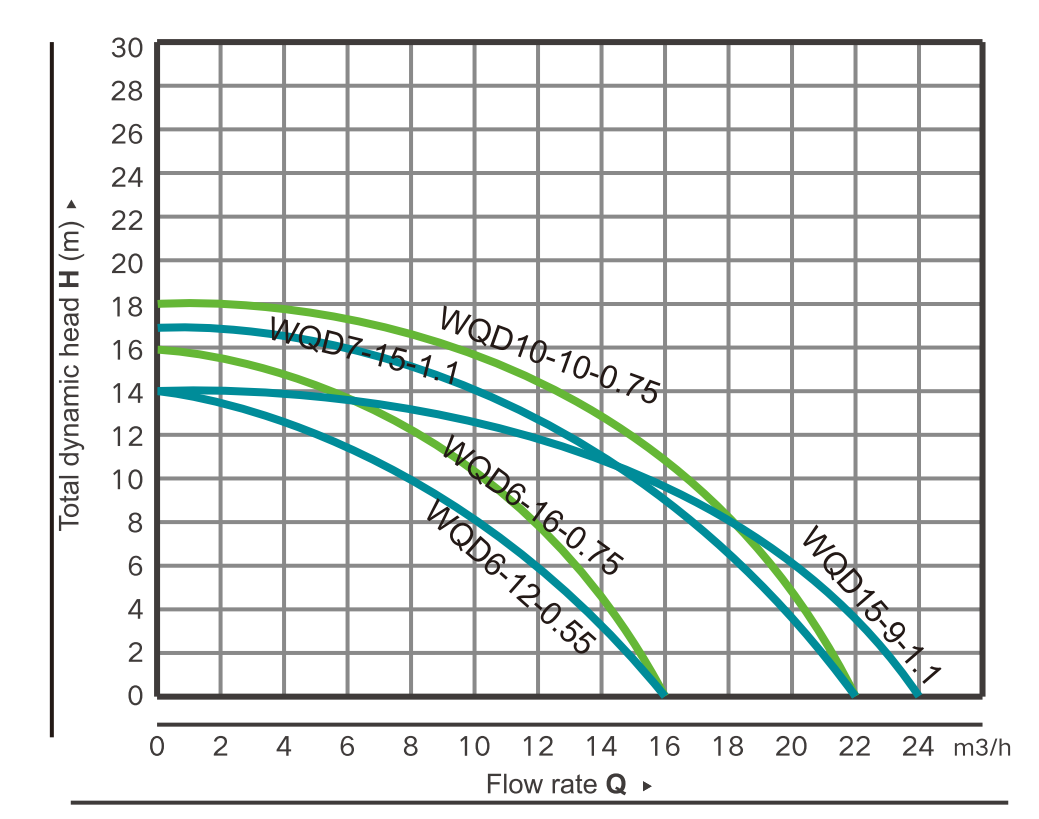

Paramètres du modèle
| Modèle | Puissance | Débit nominal | Hauteur manométrique nominale | dépôt de liquidation | P.B. | Dimension | |
|---|---|---|---|---|---|---|---|
| kW | Hp | m³/h | m | pouce | kgs | mm | |
| WQD6-12-0.55F | 0.55 | 0.75 | 6 | 12 | 2" | 19 | 470×250×235 |
| WQD6-16-0.75F | 0.75 | 1.0 | 6 | 16 | 2" | 20 | 470×250×235 |
| WQD10-10-0.75F | 0.75 | 1.0 | 10 | 10 | 2" | 20 | 470×250×235 |
| WQD7-15-1.1F | 1.1 | 1.5 | 7 | 15 | 2" | 22 | 470×250×235 |
| WQD15-9-1.1F | 1.1 | 1.5 | 15 | 9 | 2" | 22 | 470×250×235 |
Résumé du produit
La pompe submersible pour eaux usées WQD de ZHEJIANG CGO CO.,LTD. est une pompe électrique submersible en fonte conçue pour un transfert fiable des eaux usées et des eaux résiduaires dans les environnements résidentiels, commerciaux et de construction. Associant un corps robuste en fonte à un moteur asynchrone monophasé ou triphasé, la pompe submersible pour eaux usées WQD supporte des températures liquides allant jusqu’à 60 °C et des profondeurs d’immersion atteignant 5 mètres. Disponible en cinq modèles de 0,55 kW à 1,1 kW, cette série de pompes submersibles pour eaux usées offre des débits compris entre 6 et 15 m³/h et des hauteurs manométriques allant jusqu’à 16 mètres — une plage pratique pour les applications de drainage, de gestion des puisards et de transfert des eaux usées, où des performances fiables sont essentielles.
Définition détaillée
Au cœur de sa conception, la pompe submersible pour eaux usées WQD est une unité de pompe électrique entièrement immergée qui intègre la pompe hydraulique, les joints mécaniques et le moteur en un seul ensemble compact. Cette conception confère à la pompe submersible pour eaux usées ses avantages bien connus en matière d’installation : pas besoin de ligne d’amorçage séparée, pas de montage du moteur au-dessus du sol, et une empreinte au sol nettement plus réduite par rapport aux pompes à aspiration frontale installées à sec.
ZHEJIANG CGO CO.,LTD. fabrique la pompe submersible électrique WQD avec un corps de pompe en fonte, une roue à aubes en fonte et un boîtier de moteur en fonte. Ce choix de matériau résulte d’une décision d’ingénierie délibérée : la fonte offre une meilleure résistance à l’usure et à la corrosion progressive liées à un service continu d’eaux usées, comparée aux matériaux de boîtier de moindre qualité couramment utilisés dans les pompes grand public à bas coût. L’arbre du moteur est réalisé en acier 45# pour sa combinaison de résistance à la traction et de facilité d’usinage.
Le joint mécanique utilise un couple de matériaux céramique/graphite — céramique sur la bague fixe et graphite sur la face tournante. Le graphite est autolubrifiant, ce qui réduit l’accumulation de chaleur à l’interface du joint pendant des cycles de fonctionnement prolongés. Le résultat est un joint pour pompe à eaux usées immergée qui résiste aux cycles de service typiques des systèmes de puisard résidentiels, du drainage des sous-sols commerciaux et de la collecte légère d’eaux usées industrielles.
Caractéristiques principales du produit
• Corps de pompe, roue et carter moteur en fonte pour une durabilité optimale dans les applications d’évacuation d’eaux usées à long terme
• Joint mécanique céramique/graphite pour un étanchéité fiable de l’arbre dans les environnements d’eaux usées
• Indice de protection IPX8 permettant une immersion totale en régime continu S1
• Moteur avec isolation de classe B offrant une marge thermique adaptée à des températures liquides jusqu’à 60 °C
• Alimentation monophasée ou triphasée : 220 V/50 Hz en standard ; 110 V/60 Hz et 220 V/60 Hz sur demande
• Câble d’alimentation préinstallé de 8 mètres permettant une installation directe dans la fosse sans rallonge
• Sortie uniforme de 2 pouces sur les cinq modèles pour des raccordements normalisés aux canalisations
• Corps compact de 470 × 250 × 235 mm, compatible avec les dimensions standard des regards et des fosses de collecte
Avantages techniques
La série de pompes à eaux usées immergées WQD couvre cinq points de performance distincts sans modifier l’encombrement physique. Les cinq modèles partagent tous les mêmes dimensions de corps (470 × 250 × 235 mm) et la même sortie de 2 pouces, ce qui signifie que les pièces de rechange, les supports d’installation et les canalisations de refoulement peuvent rester normalisés sur l’ensemble d’une flotte de pompes à eaux usées WQD fonctionnant à différents débits et hauteurs manométriques. Cette cohérence constitue un véritable avantage lors de la gestion d’installations multisites ou de la tenue d’un stock de pièces détachées pour la maintenance.
Le moteur possède une protection IPX8, confirmant sa capacité à rester continuellement immergé à une profondeur supérieure à 1 mètre — la pompe submersible pour eaux usées WQD est homologuée jusqu’à 5 mètres, ce qui se situe confortablement dans cette plage. L’isolation de classe B permet des températures d’enroulement allant jusqu’à 130 °C, offrant une marge thermique adéquate même lorsque le liquide pompé atteint la limite nominale de 60 °C.
Pour les acheteurs évaluant la compatibilité de l’alimentation électrique sur différents marchés, ZHEJIANG CGO CO.,LTD. propose la pompe submersible électrique WQD en configurations 110 V / 60 Hz et 220 V / 60 Hz sur demande, en complément de la configuration standard 1 ∼ 220 V / 50 Hz — couvrant ainsi la plupart des normes locales de réseau sans nécessiter de remise à niveau du câblage ni d’adaptateurs transformateurs sur site.
Applications principales
La pompe pour eaux usées WQD en fonte est largement utilisée dans divers secteurs industriels et types d’installations :
• Pour résidence: drainage des puisards de sous-sol, gestion des eaux de ruissellement de jardin, transfert d’eaux grises
• Bâtiments commerciaux : drainage des parkings souterrains, maintenance des installations hôtelières, stations de relevage des eaux usées de toilettes
• Chantiers de construction : évacuation des eaux souterraines lors des excavations, évacuation des eaux de surface pendant les travaux de fondation
• Industrie légère : drainage des sols d’usine, transfert des effluents d’atelier, collecte des eaux de process
• Municipal : mise en œuvre portable de drainage d’urgence, collecte de petites quantités d’eaux usées, gestion des eaux pluviales
Valeur commerciale
Pour les équipes d’approvisionnement, les distributeurs et les entrepreneurs de projets qui achètent des pompes à eaux usées submersibles en grande quantité, la série WQD de ZHEJIANG CGO CO.,LTD. offre un avantage opérationnel clair : les cinq modèles partagent tous la même enveloppe physique et la même dimension de sortie. Cette uniformité simplifie la logistique, la main-d’œuvre d’installation et la gestion des pièces de rechange dans le cadre de déploiements multi-sites — une seule conception de support, une seule spécification de raccord de sortie, une seule procédure de service pour toute la gamme.
La construction en fonte et le moteur certifié IPX8 font de la pompe submersible pour eaux usées WQD une option robuste, capable de résister plus longtemps dans des environnements de drainage exigeants. Pour les acheteurs B2B gérant des parcs de pompes dans le cadre de contrats résidentiels, commerciaux ou municipaux, cette robustesse réduit directement le coût total sur le cycle de vie par unité installée et diminue le nombre d’interventions techniques non planifiées.
ZHEJIANG CGO CO.,LTD. fournit la pompe à eaux usées WQD pour des achats en gros et pour l’intégration OEM. Pour obtenir des prix dégressifs, contactez l’équipe commerciale au +86-15168631999 ou via WhatsApp au +86-15168631999.
FAQ
Q : Pour quels types de liquide la pompe submersible pour eaux usées WQD est-elle adaptée ?
R : La pompe submersible pour eaux usées WQD est conçue pour les eaux usées, les eaux d’égout et les eaux légèrement contaminées contenant de fines matières en suspension. Elle n’est pas destinée aux boues fortement abrasives ni aux particules solides de grande taille ; pour ces applications, une pompe à eaux usées à plus grand passage serait plus appropriée.
Q : Quelle est la profondeur maximale d’immersion ?
R : La pompe à eaux usées en fonte WQD est conçue pour une profondeur d’immersion maximale de 5 mètres. Le câble préinstallé de 8 mètres permet de couvrir cette profondeur, avec une marge suffisante pour le raccordement à la boîte de jonction située en surface.
Q : La pompe à eaux usées WQD peut-elle fonctionner en continu ?
R : Oui. Le moteur est classé en service continu (S1), ce qui autorise un fonctionnement ininterrompu. Pour les applications cycliques à service intermittent, la marge thermique du moteur offre une réserve suffisante à la charge nominale.
Q : Quelles configurations de tension sont disponibles ?
A : La tension standard est de 1 à 220 V / 50 Hz. ZHEJIANG CGO CO.,LTD. fournit également, sur demande, des versions 110 V / 60 Hz et 220 V / 60 Hz, couvrant ainsi les exigences du réseau électrique en Amérique du Nord, en Europe et sur les marchés asiatiques.
Q : Tous les cinq modèles WQD ont-ils les mêmes dimensions ?
R : Oui. Tous les modèles — du WQD6-12-0.55F au WQD15-9-1.1F — partagent les mêmes dimensions de carter (470 × 250 × 235 mm) et la même sortie de 2 pouces, ce qui simplifie les gabarits d’installation, le stockage et la gestion des pièces détachées dans des flottes mixtes.
Nous offrons un soutien après-vente complet sur tout le cycle de vie à tous nos partenaires mondiaux spécialisés dans les pompes, y compris une assistance technique à distance, la recherche et la résolution de pannes, une livraison rapide de pièces détachées ainsi qu’une garantie usine standard d’un an.
Notre équipe technique professionnelle propose une assistance en ligne par vidéo pour l'installation de la pompe, le réglage des paramètres et la résolution des problèmes courants. Chaque expédition est accompagnée d'un manuel d'utilisation standard en anglais.
Pour les commandes en gros destinées aux collectivités locales, à l’agriculture et à l’industrie, nous pouvons mobiliser des techniciens expérimentés afin d’assurer sur site les essais et la mise en service.
Nous disposons d’un stock complet de pièces détachées pour toutes les séries de pompes. Dès qu’un défaut de qualité est confirmé, les composants de remplacement sont expédiés rapidement afin de réduire au minimum les temps d’arrêt de vos équipements.
Toutes nos pompes bénéficient d’une garantie d’un an contre les défauts de fabrication. Des pièces détachées gratuites sont fournies en cas de problème de qualité dans le cadre de cette garantie. Les dommages causés par une utilisation inadéquate ou par une erreur humaine ne sont pas couverts.
