POMPE CENTRIFUGE À DOUBLE ROUE À AUBES SCM

CompoNent

Corps de pompe : fonte

Support de pompe : fonte

Carter du moteur : alliage d’aluminium

Roue à aubes : double roue à aubes en laiton

Arbre moteur : acier au carbone, soudure en acier inoxydable 304 sur demande

Joint mécanique : céramique/graphite

Conditions de fonctionnement

Température du liquide jusqu’à 60 °C

Température ambiante jusqu’à 40 °C

Hauteur d’aspiration totale jusqu’à 9 m

MOTEUR

1~220 V/50 Hz, 110 V/60 Hz, 220 V/60 Hz sur demande

Classe d’isolation : classe B

Refroidissement : ventilation externe

Degré de protection : IP44

Équipé d’un protecteur thermique intégré

Fonctionnement continu S1

Paramètres du modèle

Aperçu

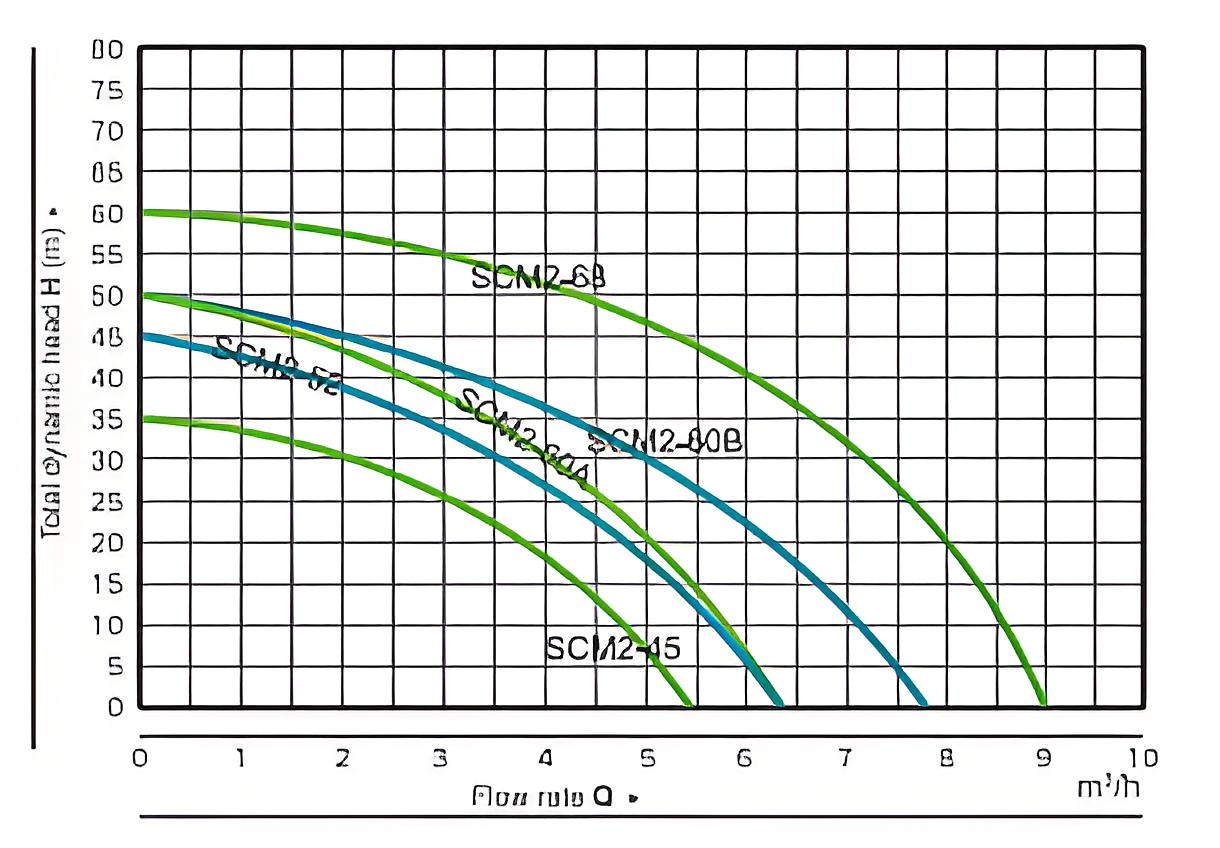

La pompe centrifuge à double roue à aubes CGO SCM2 repose sur une configuration à deux étages en laiton qui génère une pression de refoulement nettement supérieure à celle d’un design classique à un seul étage. Cinq modèles — SCM2-45 à SCM2-68 — couvrent une puissance allant de 0,75 kW à 2,2 kW et fournissent des hauteurs manométriques maximales de 35 m à 60 m, ce qui fait de la série SCM2 une pompe centrifuge haute pression fiable pour l’alimentation en eau des bâtiments, la circulation dans les systèmes CVC et l’irrigation agricole, là où les exigences en hauteur manométrique dépassent régulièrement les capacités d’une pompe centrifuge en fonte à simple roue à aubes. La protection IP44, l’isolation classe B, la classification S1 pour service continu et un protecteur thermique intégré complètent une fiche technique conçue pour des installations exigeantes fonctionnant sur de longues périodes.

Caractéristiques principales

Conception à double roue à aubes en laiton — Les deux roues à aubes en laiton constituent la caractéristique distinctive de la pompe centrifuge à double roue à aubes SCM2. Le laiton permet des jeux d’usinage précis que le plastique ne saurait égaler, et la configuration à deux étages augmente progressivement la pression hydraulique — ce qui permet à la SCM2-68 d’atteindre une hauteur manométrique de 60 m pour une puissance de 2,2 kW, un résultat que la plupart des pompes centrifuges monostage en fonte de même classe de puissance ne parviennent tout simplement pas à égaler.

Joint mécanique en céramique/graphite — Des surfaces d’étanchéité usinées avec précision garantissent une interface étanche pendant des cycles de fonctionnement prolongés, même lorsque la température du liquide s’approche de la limite maximale spécifiée de 60 °C — un avantage important pour une pompe centrifuge à roue à aubes en laiton destinée aux circuits de circulation d’eau chaude.

Gamme de puissances en cinq modèles — La gamme couvre progressivement des puissances allant de 0,75 kW à 2,2 kW (1,0 ch à 3,0 ch), permettant aux ingénieurs de sélectionner le modèle le mieux adapté aux exigences du système, sans avoir recours à des équipements surdimensionnés ou sur mesure.

Protection IP44 et protecteur thermique — Résistance aux projections externes et dispositif de coupure thermique intégré au moteur, tous deux contribuant à prolonger la durée de vie dans des environnements d’installation partiellement exposés ou soumis à des contraintes mécaniques élevées.

Avantages techniques

L’architecture de la pompe centrifuge à double roue à aubes offre deux avantages techniques concrets par rapport à une configuration monocellulaire. Premièrement, la hausse totale de pression est répartie entre deux étages de roues à aubes plutôt que concentrée sur un seul étage ; chaque roue à aubes fonctionne donc à une pression différentielle plus faible, ce qui réduit les contraintes hydrauliques exercées sur les aubes de la roue et sur le joint mécanique. Une contrainte moindre par étage implique une charge réduite sur les paliers et une durée de vie accrue du joint mécanique — un critère essentiel lors de la sélection d’une pompe centrifuge en fonte destinée à un service continu (24/7) dans des applications CVC ou industrielles de circulation.

Deuxièmement, la disposition à double roue inversée compense partiellement la poussée axiale. Dans une pompe centrifuge à haute pression monostage fonctionnant près de son point de fonctionnement maximal, la force axiale nette exercée sur l’arbre peut être importante ; l’arrangement équilibré à double roue de la SCM2 atténue cette force, ce qui permet une rotation plus fluide et une réduction des vibrations. CGO usine chaque passage spiral avec des tolérances radiales très serrées, ce qui maintient un rendement hydraulique constant sur toute la plage de fonctionnement tout au long de la durée de vie de la pompe.

Scénarios d'application

La pompe centrifuge à double roue SCM2 convient partout où les exigences de hauteur manométrique dépassent la plage confortable des pompes centrifuges standard à un seul étage. Ses applications typiques comprennent l’alimentation en eau des bâtiments dans les immeubles résidentiels et commerciaux de moyenne hauteur nécessitant une hauteur statique de 35 à 60 m, la circulation d’eau chaude et d’eau glacée dans les systèmes CVC comportant de grands circuits de climatisation et de chauffage, l’irrigation agricole sur des parcelles présentant des dénivelés importants, ainsi que l’alimentation en eau pour des procédés industriels légers (refroidissement, lavage et transfert). La pompe centrifuge en fonte, dotée de raccords de 1¼" à 1½", s’intègre naturellement aux canalisations internationales standard, simplifiant aussi bien les opérations de rénovation que les spécifications pour les nouveaux bâtiments. Les circuits d’eau des systèmes de climatisation exigeant un débit continu et fiable à haute pression constituent également une application idéale pour cette pompe centrifuge à roue en laiton.

Pourquoi choisir CGO

Choisir la bonne pompe centrifuge à double roue implique d’harmoniser les performances hydrauliques, la facilité d’entretien à long terme et le coût total de possession. CGO répond à ces trois exigences. La série SCM2 utilise des cartouches d’étanchéité en céramique/graphite largement disponibles et compatibles avec les kits de remplacement standards, ce qui permet de maintenir un entretien sur site simple, sans pièces spécifiques ni outillages particuliers. La gamme épurée de cinq modèles couvre la majorité des besoins commerciaux et industriels en matière de dimensionnement de pompes centrifuges haute pression, à partir d’une position de stockage compacte.

Les acheteurs d’équipementier d’origine et les intégrateurs de systèmes peuvent demander le soudage d’un arbre en acier inoxydable 304 pour les installations où la chimie locale de l’eau exige une résistance accrue à la corrosion. La protection IP44 et l’isolation de classe B répondent aux exigences minimales de la plupart des normes internationales d’installation électrique, ce qui permet l’exportation sans effort supplémentaire de re-certification. La pompe centrifuge à roue à aubes en laiton SCM2 illustre l’engagement de CGO en faveur de solutions pratiques et prêtes à l’exportation pour les marchés mondiaux exigeants.

FAQ

Q : En quoi la roue à aubes double en laiton améliore-t-elle les performances par rapport à une conception à un seul étage ?

R : L’agencement à deux roues à aubes répartit la hausse totale de pression sur deux étages, réduisant ainsi la charge hydraulique par étage et produisant une courbe hauteur-débit plus raide. Cela permet à la pompe centrifuge SCM2 à double roue à aubes d’atteindre une hauteur manométrique de 60 m à 2,2 kW — nettement supérieure à celle de la plupart des pompes centrifuges monostage en fonte de même puissance.

Q : La pompe SCM2 peut-elle traiter de l’eau chaude jusqu’à 60 °C ?

A : Oui. La tolérance de température du liquide nominale atteint 60 °C, ce qui rend le SCM2 adapté aux boucles de circulation de chauffage et aux lignes de retour des systèmes solaires thermiques.

Q : Le SCM2 est-il auto-amorçant ?

R : Non. La pompe doit être amorcée avant sa mise en marche. La hauteur d’aspiration ne doit pas dépasser 9 m pour un fonctionnement fiable de cette pompe centrifuge à forte hauteur manométrique.
