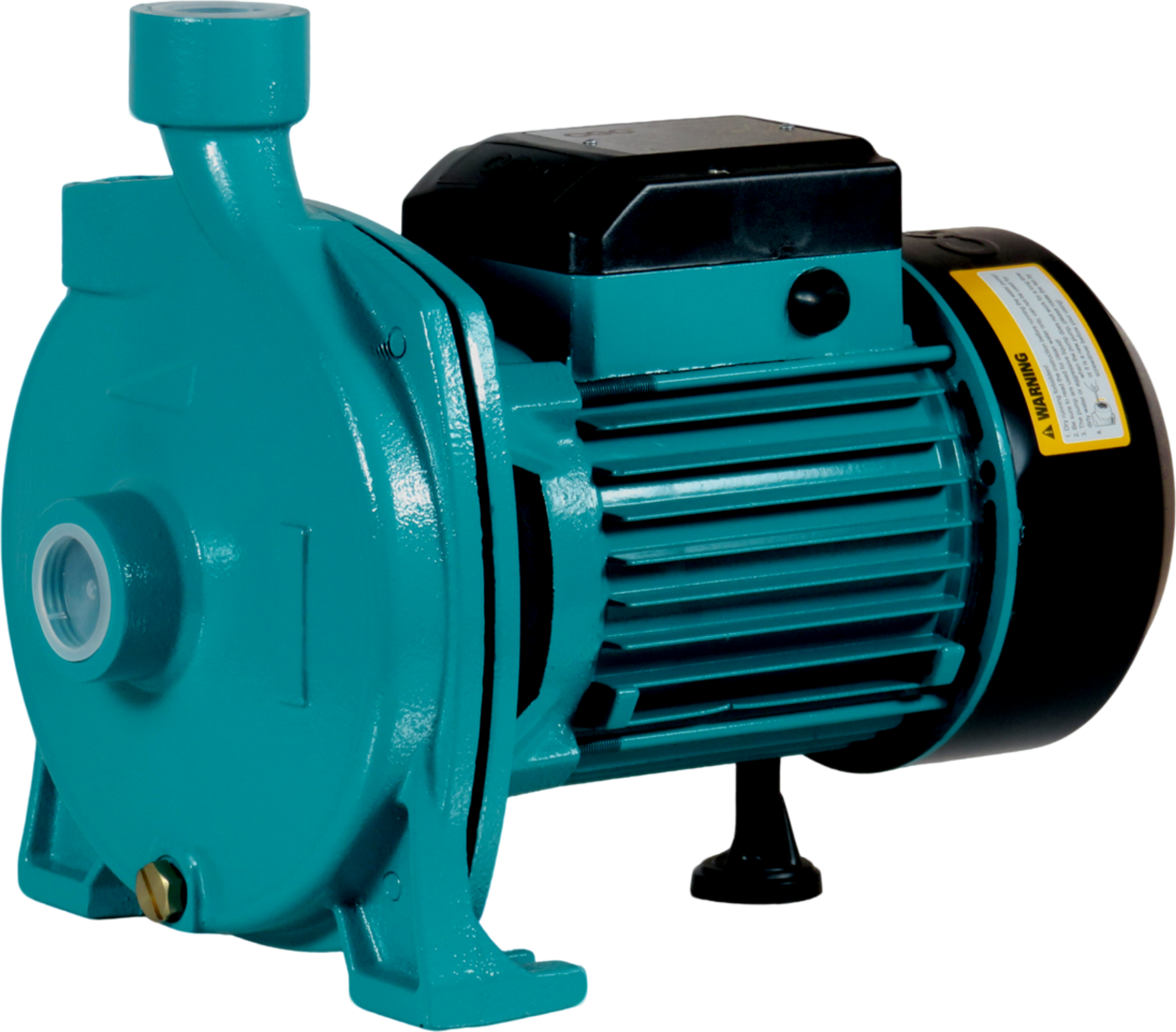

Serie CPM: bomba centrífuga monofásica para riego y suministro doméstico

Componente

Cuerpo de la bomba: hierro fundido
Soporte de la bomba: hierro fundido
Carcasa del motor: aleación de aluminio
Rodete: latón o acero inoxidable 304
Eje del motor: acero al carbono; soldadura de acero inoxidable 304 si se solicita

Condición de funcionamiento

Temperatura del líquido hasta 60 ℃
Temperatura ambiente hasta 40 ℃
Altura máxima de aspiración hasta 9 m

MOTOR

1~220 V/50 Hz, 110 V/60 Hz, 220 V/60 Hz bajo pedido
Grado de aislamiento: Clase B
Refrigeración: Ventilación externa
Protección: IP44
Incorpora protector térmico
Trabajo continuo S1

Parámetros del modelo

Resumen del producto

Las bombas centrífugas CPM son bombas superficiales compactas para el suministro de agua limpia, el riego de jardines, la circulación de agua y el trasvase ligero comercial. La familia de bombas centrífugas CPM abarca modelos desde la CPM130 hasta la CPM200, con potencia de 0,37 kW a 2,2 kW, caudal máximo de 5,1 m³/h a 8,4 m³/h y altura manométrica máxima de 22 m a 55 m. Componentes hidráulicos de hierro fundido, opciones de impulsor de latón o acero inoxidable AISI 304, protección del motor IP44 y elevación de aspiración de hasta 9 m ofrecen datos prácticos de selección para sistemas de agua.

Descripción detallada

Una bomba centrífuga convierte la energía del motor en movimiento del agua mediante un impulsor giratorio. La serie de bombas centrífugas CPM está diseñada para agua limpia y líquidos que no sean agresivos para los materiales indicados. Puede utilizarse allí donde una bomba de agua montada en superficie sea adecuada para suministro doméstico, trasvase entre depósitos, riego, circulación o alimentación a presión. El resultado operativo final depende del caudal requerido, la diferencia de altura, la longitud de la tubería, las conexiones, el nivel de la fuente y el modelo específico de bomba centrífuga CPM seleccionado. Elegir la bomba a partir del punto de funcionamiento real resulta más útil que basarse únicamente en un valor máximo de altura manométrica o caudal.

Las características clave

Cada bomba centrífuga CPM utiliza un cuerpo de bomba y un soporte de hierro fundido, junto con una carcasa del motor de aleación de aluminio. Se ofrecen opciones de impulsor de latón o acero inoxidable 304SS para satisfacer distintas necesidades en aplicaciones con agua limpia. Las especificaciones del motor incluyen aislamiento clase B, ventilación externa, protección IP44, un protector térmico integrado y funcionamiento continuo S1. Los modelos CPM130, CPM146, CPM158 y CPM150 emplean conexiones de 1 pulgada × 1 pulgada, mientras que los modelos más grandes CPM170, CPM190 y CPM200 utilizan conexiones de 1¼ pulgadas × 1 pulgada. Estos detalles ayudan a los instaladores a adaptar la bomba centrífuga al sistema de tuberías y al suministro eléctrico.

Parámetros técnicos

La tabla de modelos proporciona los datos principales para la selección de las bombas centrífugas CPM. La CPM130 tiene una potencia nominal de 0,37 kW / 0,5 HP, con un caudal máximo de 5,1 m³/h y una altura manométrica máxima de 22 m. La CPM146 y la CPM158 aumentan la altura manométrica a 26 m y 30 m, respectivamente. La CPM170 tiene una potencia nominal de 1,1 kW / 1,5 HP y alcanza un caudal de 7,2 m³/h con una altura manométrica de 41 m. La CPM190 y la CPM200 ofrecen 7,8 m³/h a 48 m y 8,4 m³/h a 55 m, respectivamente. Todos los modelos enumerados tienen una altura máxima de aspiración de 9 m. La temperatura del líquido se indica hasta 60 ℃ y la temperatura ambiente hasta 40 ℃.

Ventajas de Ingeniería

Una bomba centrífuga debe evaluarse junto con su sistema de tuberías, ya que la fricción en las tuberías y la elevación afectan el punto de funcionamiento. La gama de bombas centrífugas CPM ofrece varios niveles de rendimiento, lo que ayuda a los compradores a adaptar la potencia del motor y la salida hidráulica a la tarea específica. La sección hidráulica de fundición de hierro proporciona una base de montaje rígida, mientras que las opciones de impulsor permiten a los compradores considerar las condiciones previstas de agua limpia. La ventilación externa apoya la gestión del calor del motor, y el protector térmico responde a condiciones anormales de temperatura del motor. Una línea de succión estanca y un diámetro de tubería adecuado siguen siendo fundamentales para un servicio estable de la bomba centrífuga.

Aplicaciones

Las bombas centrífugas CPM pueden considerarse para el suministro de agua doméstica desde depósitos o fuentes superficiales, riego de jardines y paisajismo, trasvase de agua limpia, alimentación a presión y funciones de circulación. También pueden adaptarse a instalaciones comerciales o agrícolas ligeras protegidas, siempre que el caudal y la altura requeridos se encuentren dentro de los valores indicados en los datos publicados. La bomba centrífuga CPM no está destinada al bombeo de aguas residuales, sólidos abrasivos ni fluidos químicamente agresivos para los materiales especificados. Instale la bomba en un lugar cerrado o protegido y bien ventilado, y siga las prácticas eléctricas y de fontanería aplicables.

Valor comercial

Para compradores B2B, la familia de bombas centrífugas CPM ofrece siete opciones de rendimiento dentro de una única gama de productos para agua limpia. Esto facilita la planificación de inventario, desde necesidades domésticas pequeñas de suministro de agua hasta requerimientos más grandes de circulación o trasiego. La compatibilidad de materiales, los tamaños habituales de conexiones y los datos publicados sobre potencia, caudal, altura manométrica, peso bruto y dimensiones permiten comparar los modelos de forma más directa. CGO presenta la gama de bombas centrífugas CPM con parámetros transparentes, lo que permite a distribuidores y contratistas compararla con el punto de trabajo en el sitio, la potencia disponible y la disposición de las tuberías antes de la adquisición.

Preguntas frecuentes

P: ¿Para qué tipo de líquido está clasificada la bomba centrífuga CPM para riego?
R: Agua limpia y líquidos no agresivos frente a hierro fundido, aleación de aluminio, latón o acero inoxidable 304SS. No es adecuada para aguas residuales, sólidos abrasivos ni fluidos químicamente corrosivos. Si su fuente de agua contiene una cantidad significativa de sólidos en suspensión o aditivos químicos, confirme la compatibilidad de los materiales antes de seleccionar un modelo.

P: ¿Cuál es la altura máxima de aspiración?
A: Hasta 9 m en condiciones de instalación adecuadas, con una tubería de aspiración correctamente dimensionada y una válvula de pie. En la práctica, una línea de aspiración más corta y recta logra un cebado más fiable que una línea que se acerque al límite de 9 m con múltiples curvas.

P: ¿Cómo selecciono el modelo adecuado?
A: Calcule el caudal requerido y la altura manométrica total. Compare los valores con la tabla de modelos; seleccione el modelo que cubra su punto de trabajo con margen. Si el punto de trabajo queda entre dos modelos, elija la opción de mayor capacidad para mantener condiciones operativas estables ante demandas variables.

P: ¿Puede funcionar la bomba al aire libre?
A: Instálela en un lugar cerrado, protegido y ventilado. El grado IP44 ofrece protección contra salpicaduras, pero no está calificado para exposición continua a la lluvia directa ni para inundaciones. Cumpla con los códigos eléctricos y de fontanería locales aplicables al entorno de instalación.
