CPM serija jednofasne centrifugalne pumpe za navodnjavanje i kućnu opskrbu

Sastojci

Korpus pumpe: odlivna gvožđa
Podrška za pumpu: liveno gvožđe
Uređaji za proizvodnju električnih vozila
Svaka od ovih materijala je opremljena sa:
Svaka vrsta vozila mora biti opremljena sa sistemom za upravljanje brzinom.

Radno stanje

Temperatura tečnosti do 60 °C
Temperatura okoline do 40 °C
Ukupna usisava visina do 9 m

Motor

1~220V/50Hz, 110V/60Hz, 220V/60Hz na zahtjev
Izolacijska klasa: klasa B
Hladnja: Vanjska ventilacija
Zaštita: IP44
Ugrađen sa toplotnim zaštitom
Kontinuirani rad S1

Parametri modela

Sažetak proizvoda

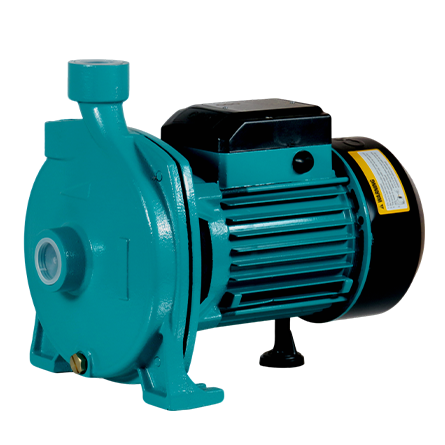

CPM centrifugalne pumpe su kompaktne površinske pumpe za snabdevanje čistim vodom, navodnjavanje bašte, cirkulaciju vode i lagani komercijalni transfer. Porodica CPM centrifugalnih pumpi obuhvata modele od CPM130 do CPM200, s snagom od 0,37 kW do 2,2 kW, maksimalnim protokom od 5,1 m3/h do 8,4 m3/h i maksimalnom glavom od 22 m do 55 m. Hidraulički delovi od livenog gvožđa, opcije za rotor od mesinga ili 304SS, zaštita motora IP44 i usisavanje do 9 m pružaju praktične podatke o odabiru za vodne sisteme.

Detaljan Opis

Centrifugalna pumpa pretvara energiju motora u kretanje vode kroz rotirajući pogon. Serija CPM centrifugalnih pumpi namijenjena je za čistu vodu i tečnosti koje nisu agresivne prema navedenim materijalima. Može se koristiti kada je površinski montirana pumpa za vodu pogodna za domaću opskrbu, prenos rezervoara, navodnjavanje, cirkulaciju ili pritisak. Konačni radni rezultat zavisi od potrebnog protoka, razlike u visini, dužine cijevi, pribora, nivoa izvora i odabrane CPM centrifužne pumpe. Izbor pumpe iz stvarne radne tačke je korisniji nego oslanjanje samo na maksimalnu vrednost glave ili protoka.

Ključne karakteristike

Svaka CPM centrifugalna pumpa koristi tijelo pumpe od livenog gvožđa i podršku sa kućištem motora od aluminijumske legure. Opcije za rotor od mesinga ili 304SS navedene su za različite potrebe za aplikacijama čiste vode. Specifikacija motora uključuje izolaciju klase B, vanjsku ventilaciju, zaštitu IP44, ugrađen toplotni zaštitnik i kontinuirani rad S1. CPM130, CPM146, CPM158 i CPM150 koriste 1 inčni × 1 inčni priključci, dok veći CPM170, CPM190, i CPM200 modeli koriste 11⁄4 inčni × 1 inčni priključci. Ovi detalji pomažu instalateru da centrifugalnu pumpu poveže sa cevnim sistemom i napajanjem električnom energijom.

Tehnički parametri

U tablici sa modelima su navedeni glavni podaci o odabiru centrifugalne pumpe CPM. CPM130 ima nominalnu snagu od 0,37 kW / 0,5 KS, maksimalni protok 5,1 m3/h i maksimalna glava 22 m. CPM146 i CPM158 povećavaju glavu na 26 m i 30 m. CPM170 ima nominalnu snagu od 1,1 kW / 1,5 KS i doseže 7,2 m3/h sa 41 m glave. CPM190 i CPM200 pružaju 7,8 m3/h na 48 m i 8,4 m3/h na 55 m. Svi navedeni modeli imaju maksimalnu usisavnu visinu od 9 m. Temperatura tečnosti je navedena do 60 °C i temperatura okoline do 40 °C.

Inženjerske prednosti

Centrifugalna pumpa treba da se proceni zajedno sa njenim sistemom cevi jer trenje i visina cevi utiču na radnu tačku. CPM centrifugalna pumpa nudi nekoliko koraka performansi, pomažući kupcima da povežu snagu motora i hidrauličku snagu sa zadatkom. Hidraulički dio od livenog gvožđa pruža čvrstu bazu za montiranje, dok opcije za rotor omogućavaju kupcima da razmotre željeni stan čiste vode. Vanjska ventilacija podržava upravljanje toplotom motora, a toplotni zaštitnik reaguje na abnormalne uslove temperature motora. Zatvorena usisava linija i odgovarajući prečnik cevi ostaju važni za stabilnu funkciju centrifužne pumpe.

Primjene

CPM centrifužne pumpe mogu se razmatrati za domaće opskrbu vodom iz rezervoara ili plitkih izvora, navodnjavanje bašta i pejzaža, prenos čiste vode, unos pod pritiskom i cirkulaciju. Mogu se takođe ugraditi u zaštićene lažne komercijalne ili poljoprivredne instalacije kada se zahtevani protok i glava poklapaju sa objavljenim podacima. CPM centrifugalna pumpa nije namijenjena za otpadne vode, abrazivne čvrste tvari ili tečnosti koje su hemijski agresivne prema navedenim materijalima. Ugradite pumpu na zatvoreno ili zaštićeno, ventilirano mjesto i pratite primenjive strujne i vodovodne prakse.

Komercijalna vrijednost

Za kupce B2B, porodica centrifugnih pumpi CPM pruža sedam mogućnosti performansi unutar jedne linije proizvoda za čistu vodu. To podržava planiranje inventara za male potrebe za domaćim vodom i veće potrebe za cirkulacijom ili prenosom. Zajednički izbor materijala, poznate veličine konekcija i objavljeni podaci o snazi, protoku, glavi, bruto težini i dimenzijama čine poređenje modela direktnijim. CGO predstavlja CPM centrifugalnu pumpu sa transparentnim parametrima kako bi distributeri i izvođači mogli uporediti sa lokacijom, dostupnom snagom i rasporedom cijevi prije nabavke.

Često postavljana pitanja

P: Za koju tekućinu je CPM centrifugalna pumpa za navodnjavanje namijenjena?
A:Čista voda i tečnosti koje nisu agresivne prema livenom gvožđu, aluminijumskim legurama, mesingu ili 304SS. Ne odgovara za kanalizaciju, abrazivne čvrste tvari ili hemijski korozivne tečnosti. Ako vaš izvor vode sadrži značajne suspendovane čvrste tvari ili hemijske aditive, potvrdite kompatibilnost materijala pre nego što izaberete model.

P: Koliki je maksimalni podizanje usisavanja?
A:Do 9 m pod odgovarajućim uslovima instalacije sa ispravno veličinom usisne cijevi i ventilom za noge. U praksi, kraća i ravnija usisavačka linija postiže pouzdanije primiranje od one koja se približava granici od 9 m sa više zakrivki.

P: Kako da biram pravi model?
A: Izračunati potreban protok i ukupnu dinamičku glavu. Odgovaraju na model tabele; odaberite model koji pokriva svoju dužnost tačku s maržom. Ako je dužnost između dva modela, izaberite opciju sa višim rejtingom kako bi se održavali stabilni radni uslovi pod promenljivom potražnjom.

P: Može li pumpa da radi na otvorenom?
A:Ustavlja se na zatvorenom, zaštićenom i ventiliranom mjestu. IP44 pokriva zaštitu od prskalica, ali nije za kontinuiranu izloženost direktnoj kiši ili poplave. Pratite lokalne električne i vodovodne propise za okruženje instalacije.
