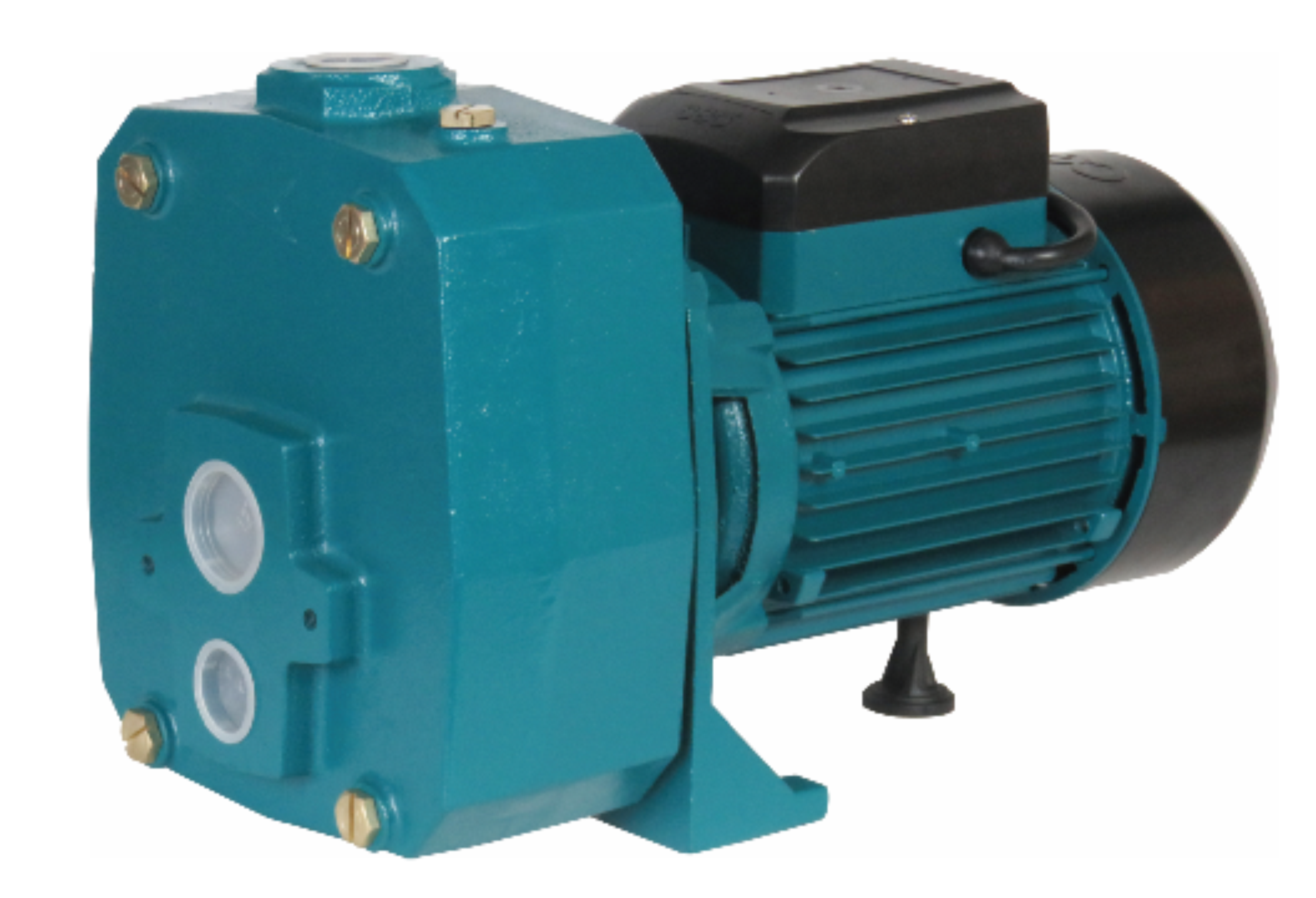

ปั๊มเจ็ทแบบดูดตัวเองได้ (DP Self-Priming Deep Well Jet Pump) คือปั๊มพื้นผิวชนิดอีเจกเตอร์ สำหรับจ่ายน้ำสะอาดจากบ่อน้ำลึก ใช้ในการจ่ายน้ำภายในครัวเรือน การรดน้ำสวน และการเติมน้ำลงถัง รุ่นที่มีจำหน่าย ได้แก่ JETDP225, JETDP370, DP505A และ DP750A กำลังขับอยู่ระหว่าง 0.55 ถึง 1.5 กิโลวัตต์ โดยใช้อุปกรณ์อีเจกเตอร์แบบ E25 หรือ E30 ทำให้สามารถให้ความสูงสูงสุดได้ระหว่าง 30 ถึง 70 เมตร และอัตราการไหลสูงสุดได้ระหว่าง 1.8 ถึง 3.0 ลูกบาศก์เมตรต่อชั่วโมง ส่วนประกอบไฮดรอลิกทำจากเหล็กหล่อ ใบพัดทำจากทองเหลือง ชิ้นส่วนเวนทูรีทำจากพลาสติก PPO มีเกรดการป้องกัน IP44 ฉนวนระดับคลาส B มีระบบระบายความร้อนภายนอก และมีระบบป้องกันความร้อนในตัว เพื่อสนับสนุนการใช้งานกับน้ำสะอาดภายใต้เงื่อนไขที่ระบุไว้
ชิ้นส่วน
ตัวเรือนปั๊ม: เหล็กหล่อ
ตัวปั๊ม: ทำจากเหล็กหล่อ
โครงบอดี้มอเตอร์: ทำจากโลหะผสมอลูมิเนียม
ใบพัด: ทองเหลือง
เพลาของมอเตอร์: เหล็กคาร์บอน, การเชื่อมสแตนเลสเกรด 304 หากมีการร้องขอ
ท่อลดความดันแบบเวนทูรี: ทำจากพลาสติก PPO
แผ่นกระจายของไหล: ทำจากพลาสติก PPO
สภาพการทํางาน
อุณหภูมิของของเหลวสูงสุด 60 องศาเซลเซียส
อุณหภูมิแวดล้อมสูงสุด 40 องศาเซลเซียส
ความสูงของการดูดสูงสุด 9 เมตร
ฟังก์ชัน: การไส่ตัวเอง
มอเตอร์
1~220 โวลต์/50 เฮิร์ตซ์, 110 โวลต์/60 เฮิร์ตซ์, 220 โวลต์/60 เฮิร์ตซ์ (ตามคำขอ)
ระดับฉนวน: คลาส B
ระบบระบายความร้อน: การระบายอากาศภายนอก
ระดับการป้องกัน: IP44
ติดตั้งอุปกรณ์คุ้มครองความร้อนในตัว
ใช้งานอย่างต่อเนื่องแบบ S1
พารามิเตอร์ของรุ่น
| รุ่น | พลังงาน |
ปริมาณ dòngสูงสุด m3/h |
หัวสูงสุด m |
แรงดูดสูงสุด m |
หัวดูด |
ท่อเข้า/ออก นิ้ว |
จี.ดับเบิลยู. กก |
มิติ มม. |
|
|---|---|---|---|---|---|---|---|---|---|
| กิโลวัตต์ | แรงม้า | ||||||||
| JETDP225 | 0.55 | 0.75 | 2.1 / 1.8 | 30 / 40 | 15 | E25 / E30 | 1" × 1¼" × 1" | 16.5 | 470×215×245 |
| JETDP370 | 0.75 | 1.0 | 2.6 / 2.1 | 35 / 40 | 15 / 21 | E25 / E30 | 1" × 1¼" × 1" | 17 | 470×215×245 |
| DP505A | 1.1 | 1.5 | 2.9 / 2.4 | 55 / 60 | 21 / 27 | E25 / E30 | 1" × 1¼" × 1" | 28 | 500×230×330 |
| DP750A | 1.5 | 2.0 | 3.0 / 2.7 | 65 / 70 | 24 / 27 | E25 / E30 | 1" × 1¼" × 1" | 29 | 500×230×330 |
สรุปผลิตภัณฑ์
ปั๊มเจ็ตแบบดูดตัวเอง (DP self-priming deep well jet pumps) เป็นปั๊มติดตั้งบนพื้นผิวสำหรับจ่ายน้ำสะอาดจากแหล่งน้ำที่อยู่ลึก ใช้ในระบบจ่ายน้ำภายในครัวเรือน การรดน้ำสวน และการเติมน้ำเข้าถังเก็บน้ำ ซีรีส์นี้ประกอบด้วยรุ่น JETDP225, JETDP370, DP505A และ DP750A กำลังไฟตั้งแต่ 0.55 กิโลวัตต์ ถึง 1.5 กิโลวัตต์ ขึ้นอยู่กับหัวฉีด (ejector) ที่เลือก ตารางที่ระบุไว้แสดงค่าความสูงสูงสุด (maximum head) ตั้งแต่ 30 เมตร ถึง 70 เมตร และอัตราการไหล (flow) ตั้งแต่ 1.8 ลูกบาศก์เมตรต่อชั่วโมง ถึง 3.0 ลูกบาศก์เมตรต่อชั่วโมง ส่วนประกอบไฮดรอลิกทำจากเหล็กหล่อ ใบพัดทำจากทองเหลือง และมีตัวเลือกหัวฉีดให้เลือกใช้ เพื่อให้ได้คุณสมบัติที่เหมาะสมสำหรับการสูบน้ำจากบ่อน้ำลึก
คําอธิบายรายละเอียด
ปั๊มเจ็ตแบบบ่อน้ำลึกใช้เครื่องฉีด (ejector) ที่ติดตั้งไว้ใต้ระดับน้ำผิวดิน ปั๊มเจ็ตแบบบ่อน้ำลึกของรุ่น DP ซึ่งมีคุณสมบัติสามารถเริ่มทำงานได้เอง (self-priming) นั้นติดตั้งอยู่เหนือพื้นดิน ส่วนเครื่องฉีดจะวางไว้ภายในบ่อน้ำ การจัดวางเช่นนี้ช่วยให้สามารถสูบน้ำจากความลึกมากกว่าการติดตั้งแบบดูดผิวน้ำทั่วไป ทั้งนี้เมื่อเลือกและติดตั้งระบบตามพารามิเตอร์ที่ผู้ผลิตกำหนดไว้ ปั๊มในตระกูล DP เหมาะสำหรับใช้งานในบ้านเรือน ระบบจ่ายน้ำขนาดเล็ก การให้น้ำแก่สวน และการเติมน้ำลงในถังเก็บ โดยเฉพาะกรณีที่ไม่ต้องการใช้ปั๊มแบบจุ่ม (submersible pump) ปัจจัยต่าง ๆ เช่น รูปแบบการเดินท่อ การเลือกเครื่องฉีด ระดับน้ำ วาล์วควบคุมการไหลย้อนกลับ (check valves) และการปิดผนึกข้อต่อท่อ จะมีผลต่อประสิทธิภาพในการทำงานของระบบทั้งหมด
ลักษณะสําคัญ
ปั๊มเจ็ตแบบดูดเองสำหรับบ่อน้ำลึกแต่ละตัวรุ่น DP ใช้ตัวเรือนปั๊มและโครงรองรับทำจากเหล็กหล่อ ตัวเรือนมอเตอร์ทำจากอลูมิเนียมอัลลอย และใบพัดทำจากทองเหลือง ท่อลดความดัน (venturi) และแผ่นกระจายกระแส (diffuser) ที่ระบุไว้ในรายการผลิตจากวัสดุ PPO ข้อมูลมอเตอร์ประกอบด้วยฉนวนชั้น B การระบายความร้อนภายนอก ค่าการป้องกัน IP44 อุปกรณ์คุ้มครองความร้อนในตัว และสามารถทำงานต่อเนื่องแบบ S1 ตัวเลือกอีเจกเตอร์รุ่น E25 และ E30 แสดงอยู่ในตารางรุ่น เพื่อเป็นแนวทางในการจัดวางระบบให้เหมาะสมกับสภาวะการทำงานที่แตกต่างกัน ข้อต่อที่ระบุไว้มีขนาด 1 นิ้ว × 1¼ นิ้ว × 1 นิ้ว รองรับการติดตั้งทั้งด้านที่ดูดและด้านที่จ่ายของระบบเจ็ต
ข้อมูลทางเทคนิค
ตารางนี้ให้ข้อมูลหลักสำหรับการเลือกปั๊มเจ็ตแบบดูดตัวเองสำหรับบ่อน้ำลึกแบบ DP รุ่น JETDP225 มีกำลังไฟฟ้าที่กำหนดไว้ที่ 0.55 กิโลวัตต์ / 0.75 แรงม้า และให้อัตราการไหล 2.1 ลูกบาศก์เมตรต่อชั่วโมง ที่ความสูง 30 เมตร หรือ 1.8 ลูกบาศก์เมตรต่อชั่วโมง ที่ความสูง 40 เมตร โดยใช้หัวฉีดแบบ E25 หรือ E30 รุ่น JETDP370 มีกำลังไฟฟ้าที่กำหนดไว้ที่ 0.75 กิโลวัตต์ / 1.0 แรงม้า รุ่น DP505A มีกำลังไฟฟ้าที่กำหนดไว้ที่ 1.1 กิโลวัตต์ / 1.5 แรงม้า และให้ค่าความสูงสูงสุดถึง 60 เมตร รุ่น DP750A มีกำลังไฟฟ้าที่กำหนดไว้ที่ 1.5 กิโลวัตต์ / 2.0 แรงม้า และให้ค่าความสูงสูงสุดถึง 70 เมตร อุณหภูมิของของเหลวสูงสุดที่ระบุคือ 60 องศาเซลเซียส และอุณหภูมิแวดล้อมสูงสุดคือ 40 องศาเซลเซียส
ข้อได้เปรียบทางวิศวกรรม
อุปกรณ์ขับไล่ (ejector) เป็นส่วนสำคัญของระบบปั๊มเจ็ตสำหรับบ่อน้ำลึก มันใช้น้ำที่ไหลเวียนกลับผ่านหลักการเวนทูรีเพื่อสร้างแรงดันต่ำที่ช่องรับเข้า และดึงน้ำขึ้นจากบ่อน้ำ การเลือกอุปกรณ์ขับไล่ส่งผลต่อสมดุลระหว่างอัตราการไหลกับความสูงที่ส่งได้ ดังนั้น จึงควรเลือกปั๊มเจ็ตแบบไม่ต้องปั๊มไพร์มเอง (DP self-priming deep well jet pump) จากข้อมูลรุ่นและข้อมูลอุปกรณ์ขับไล่ แทนที่จะพิจารณาจากกำลังมอเตอร์เพียงอย่างเดียว ใบพัดทำจากทองเหลืองเหมาะสำหรับงานส่งน้ำสะอาดตามวัตถุประสงค์ ในขณะที่ส่วนที่ทำจากเหล็กหล่อให้ฐานยึดที่แข็งแรง ตัวคุ้มครองความร้อนจะตอบสนองเมื่อมอเตอร์มีอุณหภูมิสูงผิดปกติ และการระบายอากาศภายนอกช่วยในการจัดการความร้อนของมอเตอร์
การประยุกต์ใช้งาน
ปั๊มเจ็ตแบบดูดขึ้นเองสำหรับบ่อน้ำลึกชนิด DP สามารถนำมาพิจารณาใช้งานได้สำหรับการจ่ายน้ำเพื่อการใช้ในครัวเรือนจากบ่อน้ำลึก ระบบจ่ายน้ำจากถังเก็บน้ำขนาดเล็กถึงกลาง การรดน้ำสวน การเติมน้ำลงในถัง และการส่งผ่านน้ำสะอาด ปั๊มชนิดนี้เหมาะสมเมื่อระดับน้ำต้นทางอยู่ต่ำกว่าช่วงการดูดสูงสุดที่ปั๊มผิวดินแบบมาตรฐานจะทำได้ และเมื่อวิธีการใช้ไอเจกเตอร์สอดคล้องกับแผนการติดตั้ง ปั๊ม DP ไม่เหมาะสำหรับการสูบของแข็งที่มีความฝืด น้ำเสีย หรือของเหลวที่มีฤทธิ์กัดกร่อนต่อวัสดุที่ระบุไว้ ควรติดตั้งปั๊มในสถานที่มีหลังคาคลุมหรือมีการป้องกันจากสภาพอากาศรุนแรง และท่อที่เชื่อมกับบ่อน้ำต้องมีขนาดและปิดผนึกให้เหมาะสมกับแบบไอเจกเตอร์ที่เลือกใช้
มูลค่าทางการค้า
สำหรับผู้ซื้อแบบ B2B ปั๊มเจ็ตแบบดูดตัวเองสำหรับบ่อน้ำลึก (DP) มีให้เลือกทั้งหมดสี่ขนาดของมอเตอร์ และตัวเลือกอีเจคเตอร์แบบ E25 หรือ E30 ภายในซีรีส์เดียวกัน สิ่งนี้ช่วยให้ผู้จัดจำหน่ายสามารถรองรับความต้องการในการสูบน้ำจากบ่อน้ำลึกหลายระดับได้ ขณะยังคงรักษาวัสดุชิ้นส่วนและคุณสมบัติของมอเตอร์ให้สอดคล้องกันอย่างต่อเนื่อง ข้อมูลที่เผยแพร่เกี่ยวกับอัตราการไหล ความสูงของหัวปั๊ม อีเจคเตอร์ การต่อท่อ น้ำหนักรวม และมิติของตัวปั๊ม สนับสนุนการเลือกใช้งาน การวางแผนติดตั้ง และการเปรียบเทียบสินค้าคงคลัง CGO นำเสนอซีรีส์ปั๊มเจ็ตสำหรับบ่อน้ำลึกแบบ DP พร้อมข้อมูลรุ่นที่โปร่งใส เพื่อประเมินผลเทียบกับระดับน้ำจริง รูปแบบการวางท่อ และแรงดันส่งน้ำที่ต้องการ
คำถามที่พบบ่อย
คำถาม: ปั๊มเจ็ตแบบดูดตัวเองสำหรับบ่อน้ำลึก (DP) ใช้ทำอะไร?
คำตอบ: ใช้สำหรับจ่ายน้ำสะอาดจากแหล่งน้ำที่อยู่ลึกลงไป โดยใช้ปั๊มที่ติดตั้งเหนือพื้นดินร่วมกับอีเจคเตอร์ที่จมอยู่ใต้น้ำ
คำถาม: E25 และ E30 หมายถึงอะไร?
คำตอบ: เป็นการระบุตัวเลือกอีเจคเตอร์ในตาราง
คำถาม: ควรเลือกรุ่นอย่างไร?
คำตอบ: เปรียบเทียบระดับน้ำ ปริมาณการไหลที่ต้องการ ความสูงรวมของหัวปั๊ม การสูญเสียแรงดันในท่อ การเลือกอีเจคเตอร์ และแหล่งจ่ายไฟฟ้า กับข้อมูลที่ให้มา
คำถาม: ปั๊ม DP สามารถใช้กับน้ำที่มีสิ่งสกปรกได้หรือไม่?
ก: ใช้สำหรับน้ำสะอาดเท่านั้น และห้ามใช้กับของแข็งที่มีฤทธิ์กัดกร่อนหรือสิ่งสกปรกจากน้ำเสีย ติดตั้งในที่ปิดหรือมีหลังคาคลุม และปฏิบัติตามมาตรฐานด้านไฟฟ้าและประปาท้องถิ่น
