PX60 സിംഗിൾ ഫെയ്സ് പെരിഫറൽ ബൂസ്റ്റർ പമ്പ്

ഘടകം

പമ്പ് ബോഡി: ഇരുമ്പ് കാസ്റ്റിംഗ്, കോട്ടിംഗ് ഉം 304SS ഇൻസെർട്ടും
പമ്പ് സപ്പോർട്ട്: കാസ്റ്റ് ഐറൺ, കോട്ടിംഗ് ഉണ്ടായിരിക്കും, 304SS ഇൻസെർട്ട്
മോട്ടോർ ഹൌസിംഗ്: അലുമിനിയം അലോയ്
ഇംപെലർ: താമ്രം
മോട്ടോർ ഷാഫ്റ്റ്: 304SS വെൽഡിംഗ്, ആവശ്യമുണ്ടെങ്കിൽ കാർബൺ സ്റ്റീൽ

പ്രവർത്തന സാഹചര്യം

ദ്രാവക താപനില 60 °C വരെ
പരിസര താപനില 40 °C വരെ
ആകെ സക്ഷൻ ലിഫ്റ്റ് 9 മീറ്റർ വരെ
പ്രവർത്തനം: സ്വയം പ്രൈമിംഗ്

മോട്ടർ

1~220V/50Hz, 110V/60Hz, 220V/60Hz (ആവശ്യാനുസരണം)
ഇൻസുലേഷൻ ഗ്രേഡ്: ക്ലാസ് B
ശീതനം: ബാഹ്യ വെന്റിലേഷൻ
സംരക്ഷണം: IP44
താപ സംരക്ഷകത്തോടെ ഘടിപ്പിച്ചിരിക്കുന്നു
തുടർച്ചയായുള്ള പ്രവർത്തനം S1

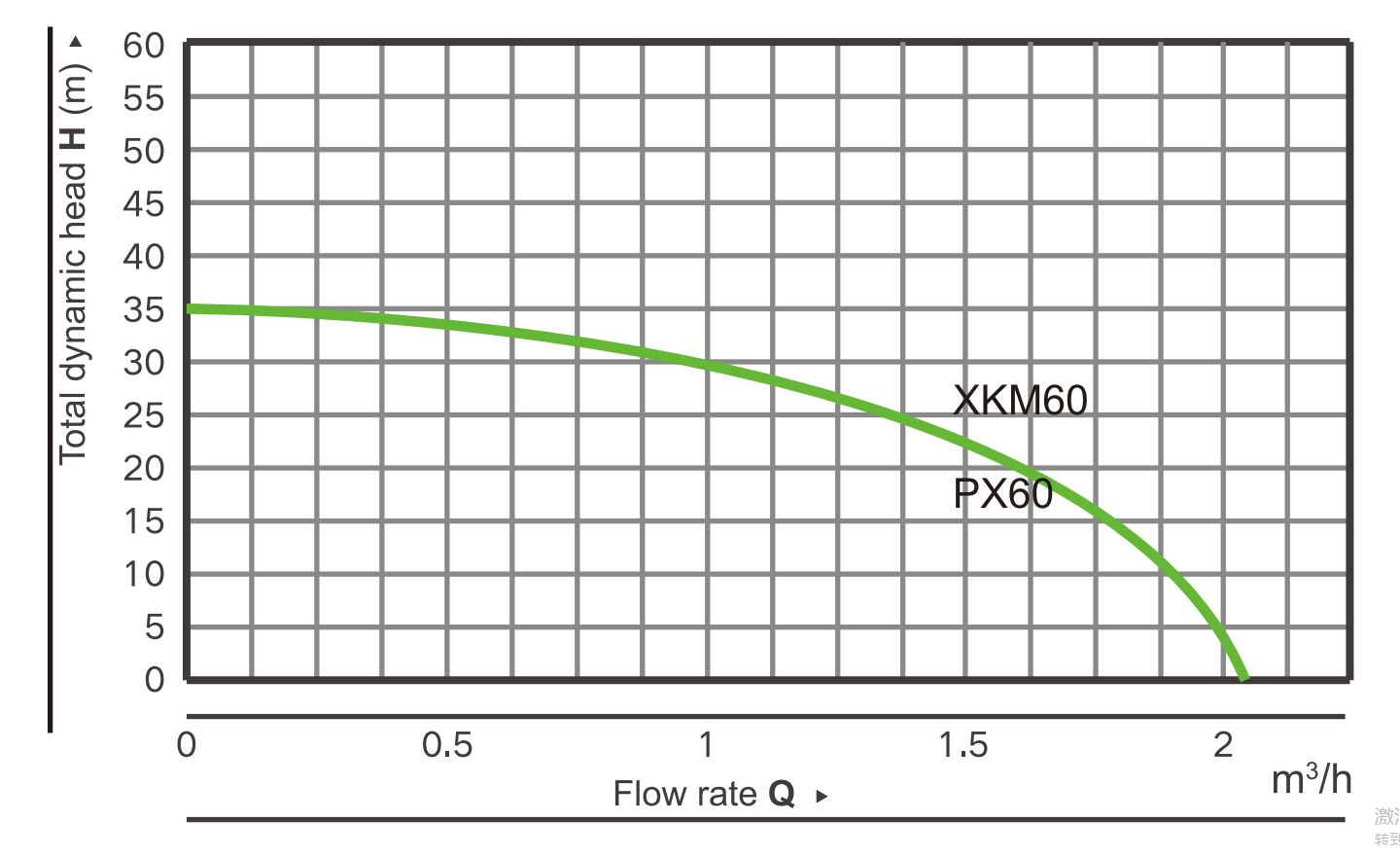

മോഡൽ പാരാമീറ്ററുകൾ

ഉൽപ്പന്ന സാരാംശം

XKM/PX പെരിഫറൽ സെൽഫ്-പ്രൈമിംഗ് പമ്പ് ഒരു ചെറിയ വലിപ്പമുള്ള, വിശ്വസനീയമായ ശുദ്ധജല പമ്പാണ്, ഇത് വീട്ടുപയോഗത്തിനും ലൈറ്റ് ഇൻഡസ്ട്രിയൽ വാട്ടർ ഡെലിവറിക്കുമായി രൂപകൽപ്പന ചെയ്തിരിക്കുന്നു. ഈ സെൽഫ്-പ്രൈമിംഗ് വാട്ടർ പമ്പ് മാനുവൽ പ്രീ-ഫിൽ ഇല്ലാതെ താഴെയുള്ള ഗ്രേഡിന് താഴെയുള്ള സ്രോതസ്സുകളിൽ നിന്ന് വെള്ളം ആകർഷിക്കുന്നു, 9 മീറ്റർ സക്ഷൻ ലിഫ്റ്റ് നേടുന്നു, കൂടാതെ 35 മീറ്റർ വരെ ഹെഡ് ഉണ്ടാക്കുന്നു. പ്രൊട്ടക്ടീവ് കോട്ടിംഗ് ചെയ്ത കാസ്റ്റ് ഐറൺ ബോഡി, 304SS ഇൻസെർട്ടുകൾ, ബ്രാസ് ഇംപെലർ, IP44 റേറ്റഡ് മോട്ടോർ, അതിനുള്ളിൽ തെർമൽ പ്രൊട്ടക്ഷൻ എന്നിവയുള്ള XKM/PX പെരിഫറൽ പമ്പ് വീട്ടിലെ പ്രെഷർ ക്രിയേഷൻ, ഗാർഡൻ ഇറിഗേഷൻ, HVAC റീസർക്കുലേഷൻ, പൊതു ഇൻഡസ്ട്രിയൽ വാട്ടർ സപ്ലൈ എന്നിവയ്ക്ക് ഒരു പ്രാക്ടിക്കൽ തിരഞ്ഞെടുപ്പാണ് — ഒരേ തെളിവുള്ള ഡിസൈനിൽ രണ്ട് മോഡലുകൾ, 220V/50Hz എന്നിവയ്ക്കും ആവശ്യാനുസരണം വോൾട്ടേജ് കോൺഫിഗറേഷനുകൾക്കും ലോകമെമ്പാടുമുള്ള ഉപയോഗത്തിന് തയ്യാറാണ്.

വിശദീകരിച്ച വിവരണം

പെരിഫറൽ പമ്പുകൾ ലളിതമായ ബൂസ്റ്റർ പമ്പുകളും പൂർണ്ണ-വലിപ്പമുള്ള സെൻട്രിഫ്യൂഗൽ യൂണിറ്റുകളും തമ്മിൽ ഒരു ഉപയോഗപ്രദമായ ഹൈഡ്രോളിക് ഇടവകാശം നിറവാക്കുന്നു. പ്രവർത്തന തത്വം റീജനറേറ്റീവ് ടർബൈൻ പ്രവർത്തനത്തെ ആശ്രയിച്ചിരിക്കുന്നു: ഇംപെലർ കറങ്ങുമ്പോൾ, കൈനെറ്റിക് എനർജി പമ്പ് കേസിംഗിന്റെ പെരിഫറിയിൽ ചുറ്റിക്കറങ്ങുന്ന റീജനറേറ്റീവ് ലൂപ്പിലൂടെ വെള്ളത്തിലേക്ക് കൈമാറപ്പെടുന്നു, ഓരോ പാസിലും പ്രെഷർ ക്രമാനുഗതമായി വർദ്ധിക്കുന്നു. ഇത് ഒരു പെരിഫറൽ പമ്പിന് താഴ്ന്ന ഫ്ലോ നിരക്കുകളിൽ (പരമാവധി 2.1 മീ³/മണിക്കൂർ) അപേക്ഷിതമായ ഉയർന്ന പ്രെഷർ നേടാൻ സഹായിക്കുന്നു — XKM60, PX60 എന്നിവയ്ക്ക് രണ്ടിനും 35 മീറ്റർ — അത് വീട്ടു വെള്ള വിതരണത്തിനും ചെറിയ വ്യവസായ ആവശ്യങ്ങൾക്കും അനുയോജ്യമാണ്, അവിടെ ഫ്ലോ കുറവാണെങ്കിലും സ്ഥിരമായ പ്രെഷർ പ്രധാനമാണ്.

XKM/PX ശുദ്ധജല പമ്പിന്റെ സ്വയം പ്രൈമിംഗ് ഡിസൈൻ കേസിംഗിലും ഇംപെലർ ചാനൽ ജ്യാമിറ്റ്രിയിലും നിന്നാണ് ഉത്ഭവിക്കുന്നത്. ആദ്യ സ്റ്റാർട്ട്-അപ്പിൽ പമ്പ് സക്ഷൻ ലൈനിൽ നിന്ന് വായു പുറന്തള്ളുകയും 9 മീറ്റർ താഴെയുള്ള ജലം ആകർഷിക്കുകയും ചെയ്യുന്നു — ഫുട്ട് വാൽവോ മാനുവൽ പ്രൈമിംഗോ ആവശ്യമില്ല. 220V/50Hz ഒറ്റ-ഫേസ് മോട്ടോർ, ബാഹ്യ വെന്റിലേഷൻ, IP44 പ്രൊട്ടക്ഷൻ എന്നിവ പല മാർക്കറ്റുകളിലും സ്റ്റാൻഡേർഡ് റെസിഡൻഷ്യൽ, ലൈറ്റ് കോമേഴ്സ്യൽ പരിസരങ്ങൾക്ക് അനുയോജ്യമാണ്; കൂടുതൽ വ്യാപകമായ അന്താരാഷ്ട്ര പ്രയോഗത്തിനായി 110V/60Hz, 220V/60Hz എന്നിവ ആവശ്യാനുസരണം ലഭ്യമാണ്.

പ്രധാന ഉൽപ്പന്ന സവിശേഷതകൾ

അഞ്ച് എഞ്ചിനീയറിംഗ് തീരുമാനങ്ങളാണ് XKM പെരിഫറൽ സെൽഫ്-പ്രൈമിംഗ് പമ്പിന്റെ വിശ്വസനീയതാ പ്രൊഫൈൽ നിർവചിക്കുന്നത്. ആന്റി-കോറോഷൻ കോട്ടിംഗ് ചെയ്ത ഇരുമ്പ് ബോഡിയും 304SS ഇൻസെർട്ടുകളും ഘടനാപരമായ ശക്തിയും പ്രധാനപ്പെട്ട വെറ്റഡ് കോൺടാക്ട് സർഫസുകളിൽ കോറോഷൻ പ്രതിരോധവും തുല്യമായി പ്രദാനം ചെയ്യുന്നു. മിഡിയം മിനറൽ അടങ്ങിയ വെള്ളത്തിൽ പ്ലാസ്റ്റിക് ഓപ്ഷനുകളെക്കാൾ കൂടുതൽ ദൈർഘ്യമേറിയ ജീവിതകാലം നൽകുന്ന ബ്രാസ് ഇംപെലർ, ജല ഗുണനിലവാരം വ്യത്യസിക്കുന്ന മാർക്കറ്റുകളിൽ ഒരു പ്രധാന സ്പെസിഫിക്കേഷനാണ്. അലുമിനിയം അലോയ് മോട്ടോർ ഹൌസിംഗ് സജ്ജീകരണത്തെ ഭിത്തിയിലോ ഷെൽഫിലോ മൗണ്ട് ചെയ്യാൻ സാധിക്കുന്ന രീതിയിൽ ലഘുവാക്കുന്നു, ഭാരമേറിയ ബ്രാക്കറ്റുകൾ ആവശ്യമില്ല. ക്ലാസ് B ഇൻസുലേഷനും IP44 പ്രൊട്ടക്ഷനും മോട്ടോറിനെ സംരക്ഷിതമായ പുറത്തുള്ള പരിസ്ഥിതിയിൽ തുടർച്ചയായി പ്രവർത്തിക്കാൻ അനുയോജ്യമാക്കുന്നു. ബിൽറ്റ്-ഇൻ തെർമൽ പ്രൊട്ടക്ഷൻ ബാഹ്യ പ്രൊട്ടെക്ഷൻ ഉപകരണങ്ങളോ റിലേ പാനലുകളോ ആവശ്യമില്ലാതെ മോട്ടോറിനെ ദീർഘനേരം ഓവർലോഡിൽ നിന്ന് സംരക്ഷിക്കുന്നു.

ഇഞ്ചിനീറിംഗ് ഗുണങ്ങൾ

റീജനറേറ്റീവ് ടർബൈൻ തത്വം ഒരേ മോട്ടർ വലുപ്പത്തിൽ സ്റ്റാൻഡേർഡ് സെൻട്രിഫ്യൂഗൽ ഡിസൈനുകൾക്ക് നേടാൻ കഴിയാത്ത ഒരു ഹെഡ്-ടു-ഫ്ലോ അനുപാതം നൽകുന്നു. 0.37 kW സെൻട്രിഫ്യൂഗൽ പമ്പ് സാധാരണയായി 1 മീറ്റർ³/മണിക്കൂർ എന്ന ഫ്ലോ റേറ്റിന് മുകളിൽ മാത്രമേ ഉപയോഗപ്രദമായ ഹെഡ് നൽകുകയുള്ളൂ; എക്സ്കെം/പിഎക്സ് സെൽഫ്-പ്രൈമിംഗ് വാട്ടർ പമ്പ് വളരെ താഴ്ന്ന ഫ്ലോയിൽ പോലും 20+ മീറ്റർ ഹെഡ് നിലനിർത്തുന്നു, ഒറ്റ ഫിക്സ്ചർ മാത്രം പ്രവർത്തിക്കുമ്പോൾ ഔട്ട്‌ലെറ്റ് പ്രഷർ സ്ഥിരമായി നിലനിർത്തുന്നു — ഇത് റെസിഡൻഷ്യൽ ഇൻസ്റ്റാളേഷനുകളിൽ സാധാരണമായ സാഹചര്യമാണ്. രണ്ട് മോഡലുകളുള്ള ഈ ശ്രേണി പ്രൊഡക്റ്റ് ലൈൻ തിരിച്ചിടാതെ രണ്ട് വ്യത്യസ്ത ഫുട്പ്രിന്റുകൾ കവർ ചെയ്യുന്നു: 270×195×245 മിമീ അളവുള്ള XKM60 ഫിക്സഡ്-മൗണ്ടിംഗ് ലെയൗട്ടുകൾക്ക് അനുയോജ്യമാണ്, എന്നാൽ PX60-ന്റെ 290×175×240 മിമീ പ്രൊഫൈൽ കൂടുതൽ ഇടുങ്ങിയ എക്വിപ്മെന്റ് റൂമുകൾക്ക് അനുയോജ്യമാണ്. രണ്ട് മോഡലുകളും ഒരേ ഹൈഡ്രോളിക് പ്രകടനം നൽകുന്നു, ഇത് ഇൻസ്റ്റാളർമാർക്ക് ഹൈഡ്രോളിക് റീകാൽക്കുലേഷൻ ഒഴിവാക്കിക്കൊണ്ട് വെറും ജ്യാമിതീയ ആവശ്യങ്ങൾക്കനുസരിച്ച് തിരഞ്ഞെടുക്കാനുള്ള സ്വാതന്ത്ര്യം നൽകുന്നു.

പ്രധാന ആപ്ലിക്കേഷനുകൾ

എക്സ്കെം/പിഎക്സ് പെരിഫറൽ പമ്പ് ശുദ്ധ വെള്ളം കൈമാറ്റം ചെയ്യുന്നതിനായി വ്യാപകമായ ഉപയോഗങ്ങൾ നിറവേറ്റുന്നു. വീട്ടിലെ മുഴുവൻ ഭാഗത്തും പ്രഷർ നൽകുന്നതാണ് ഏറ്റവും സാധാരണമായ ഉപയോഗം — ഈ പമ്പ് ഒരു സ്റ്റോറേജ് ടാങ്ക് അല്ലെങ്കിൽ സിസ്റ്റേൺ എന്നിവയിൽ നിന്ന് വെള്ളം ആകർഷിച്ച് ദിവസമെമ്പോഴും സ്ഥിരമായ പ്രഷർ നൽകി വീട്ടിലെ ഫിക്സ്ചറുകളിലേക്ക് വെള്ളം എത്തിക്കുന്നു. തോട്ടത്തിനും ചെറിയ പ്ലോട്ടുകൾക്കുമുള്ള സീക്കർ സിസ്റ്റം പമ്പിന്റെ യഥാർത്ഥ സെൽഫ്-പ്രൈമിംഗ് കഴിവിന്റെ ഗുണം ആസ്വദിക്കുന്നു, അത് ഒരു കുളം, ബാരൽ അല്ലെങ്കിൽ ഉപരിതല കുഴി എന്നിവയിൽ നിന്ന് നേരിട്ട് വെള്ളം ആകർഷിക്കാൻ സാധ്യമാക്കുന്നു; ഫുട്ട് വാൽവ് ആവശ്യമില്ല. എയർ കണ്ടീഷനർ, റെഫ്രിജറേറ്ററുകൾ എന്നിവയിലെ എച്ച്‌വി‌എസി വെള്ള റീസർക്കുലേഷൻ പമ്പിന്റെ ചെറിയ ശരീരവും കുറഞ്ഞ കമ്പനവും അനുയോജ്യമാണ്. പൊതു ഇൻഡസ്ട്രിയൽ വെള്ള സപ്ലൈ, സർജ് ടാങ്ക് വിതരണം, സ്ഥിരമായ മിതമായ ഫ്ലോ ആവശ്യമുള്ള പ്രോസസ് റിൻസ് ലൈനുകൾ എന്നിവയും എക്സ്കെം60, പിഎക്സ്60 എന്നിവയുടെ ഹൈഡ്രോളിക് പരിധിയിൽ ഉൾപ്പെടുന്നു.

കൊമേഴ്സിയൽ മൂല്യം

പമ്പ് വിതരകർക്കും, പൈപ്പിംഗ് കൺട്രാക്ടർമാർക്കും, ഹാർഡ്‌വെയർ റീറ്റെയ്‌ലർമാർക്കും വേണ്ടിയുള്ള XKM/PX ശുദ്ധജല പമ്പ് ശ്രേണി ഒരു പ്രായോഗിക സ്റ്റോക്കിംഗ് ഓപ്ഷൻ നൽകുന്നു. രണ്ട് മോഡലുകളിലും തുല്യമായ ഹൈഡ്രോളിക് ഔട്ട്‌പുട്ട് ഉള്ളതിനാൽ ഒരു സ്പെയർ പാർട്ട്സ് ഇൻവെന്ററി രണ്ട് SKUs-നെയും കവർ ചെയ്യുന്നു — വെയർഹൗസ് സ്പേസ് മാനേജ് ചെയ്യുന്ന വിതരകർക്ക് ഇത് ഒരു യഥാർത്ഥ ഗുണം തന്നെയാണ്. 0.37 kW റേറ്റിംഗും 1"×1" പോർട്ട് വലിപ്പവും സ്റ്റാൻഡേർഡ് ഡൊമസ്റ്റിക് പൈപ്പിംഗ് ഫിറ്റിംഗുകൾക്കും സാധാരണ റെസിഡൻഷ്യൽ സർക്യൂട്ടുകൾക്കും അനുയോജ്യമാണ്, ഇത് ഇൻസ്റ്റാളേഷൻ സങ്കീർണ്ണത കുറയ്ക്കുന്നു. കാസ്റ്റ് ഐറൺ ബോഡിയും ബ്രാസ് ഇംപെലർ ഉം ബജറ്റ് പ്ലാസ്റ്റിക് പെരിഫറൽ പമ്പുകളെക്കാൾ പ്രീമിയം പോസിഷനിംഗിനെ പിന്തുണയ്ക്കുന്നു, കൂടാതെ ഇതിന്റെ മെറ്റീരിയൽ ഗുണനിലവാരത്തിന്റെ കഥ വാങ്ങുന്നയാളുടെ പരിശോധനയ്ക്ക് നിലനിൽക്കുന്നു. ആവശ്യാനുസരണം ലഭ്യമാക്കിയിട്ടുള്ള 110V/60Hz, 220V/60Hz മോട്ടോർ ഓപ്ഷനുകൾ പ്രൊഡക്റ്റ് റീഡിസൈൻ ചെയ്യാതെ ഉത്തര അമേരിക്ക, ജപ്പാൻ, തെക്കുകിഴക്കൻ ഏഷ്യൻ മാർക്കറ്റുകളിലേക്ക് എക്സ്പോർട്ട് നേട്ടം വർദ്ധിപ്പിക്കുന്നു.

എഫ്ക്യു

ചോദ്യം: XKM/PX സെൽഫ്-പ്രൈമിംഗ് വാട്ടർ പമ്പിന്റെ പരമാവധി സക്ഷൻ ലിഫ്റ്റ് എത്രയാണ്?
എ: പരമാവധി സാഹചര്യങ്ങളിൽ എക്സ്കെം‌60, പി‌എക്സ്‌60 എന്നീ രണ്ട് മോഡലുകളും 9 മീറ്റർ ആകെ സക്ഷൻ ലിഫ്റ്റിനായി റേറ്റ് ചെയ്തിരിക്കുന്നു. സക്ഷൻ പൈപ്പിന്റെ വ്യാസം, പൈപ്പിന്റെ നീളം, സക്ഷൻ വശത്ത് സ്ഥാപിച്ചിരിക്കുന്ന ഫിറ്റിംഗുകളുടെ എണ്ണം എന്നിവയെ ആശ്രയിച്ച് യഥാർത്ഥ പ്രകടനം കുറയാം.

ചോദ്യം: എക്സ്കെം പെരിഫെറൽ സെൽഫ്-പ്രൈമിംഗ് പമ്പ് സൂക്ഷ്മമായി ലയിച്ചിരിക്കുന്ന കണികകൾ അടങ്ങിയ വെള്ളം കൈകാര്യം ചെയ്യാൻ കഴിയുമോ?
ഉത്തരം: ഈ മോഡലുകൾ ശുദ്ധമായ വെള്ളത്തിനായി (അതായത് അപാക്കരണ കണികകളിൽ നിന്നും രാസപരമായി ആക്രമണാത്മകമല്ലാത്ത ദ്രാവകങ്ങളിൽ നിന്നും മുക്തമായ വെള്ളം) നിർദ്ദിഷ്ടമാണ്. ഏതെങ്കിലും ഘനപദാർത്ഥങ്ങൾ അടങ്ങിയ വെള്ള ഉറവിടങ്ങൾക്ക്, ഇംപെലർ, സീൽ ഫേസുകൾ എന്നിവയെ സംരക്ഷിക്കാൻ സക്ഷൻ ലൈനിൽ ഒരു സ്ട്രെയിനർ സ്ഥാപിക്കുന്നത് ശുപാർശ ചെയ്യുന്നു.

ചോദ്യം: പമ്പിന് അകത്ത് സ്ഥാപിക്കേണ്ടതാണോ?
ഉത്തരം: IP44 റേറ്റിംഗുള്ള മോട്ടോർ എല്ലാ ദിശയിൽ നിന്നുമുള്ള വെള്ളത്തിന്റെ തെളിച്ചം സഹിക്കുന്നു, പക്ഷേ ദീർഘകാല സേവന വിശ്വസനീയതയും മോട്ടോറിനെ തുടർച്ചയായുള്ള ആർദ്രതയിൽ നിന്നും സംരക്ഷിക്കുന്നതിനും വീട്ടിലെ സെൽഫ്-പ്രൈമിംഗ് പമ്പ് ഒരു അടച്ച സ്ഥലത്തോ കാലാവസ്ഥാ സംരക്ഷണത്തിന് കീഴിലോ സ്ഥാപിക്കുന്നതാണ് ശരിയായ പദ്ധതി.
