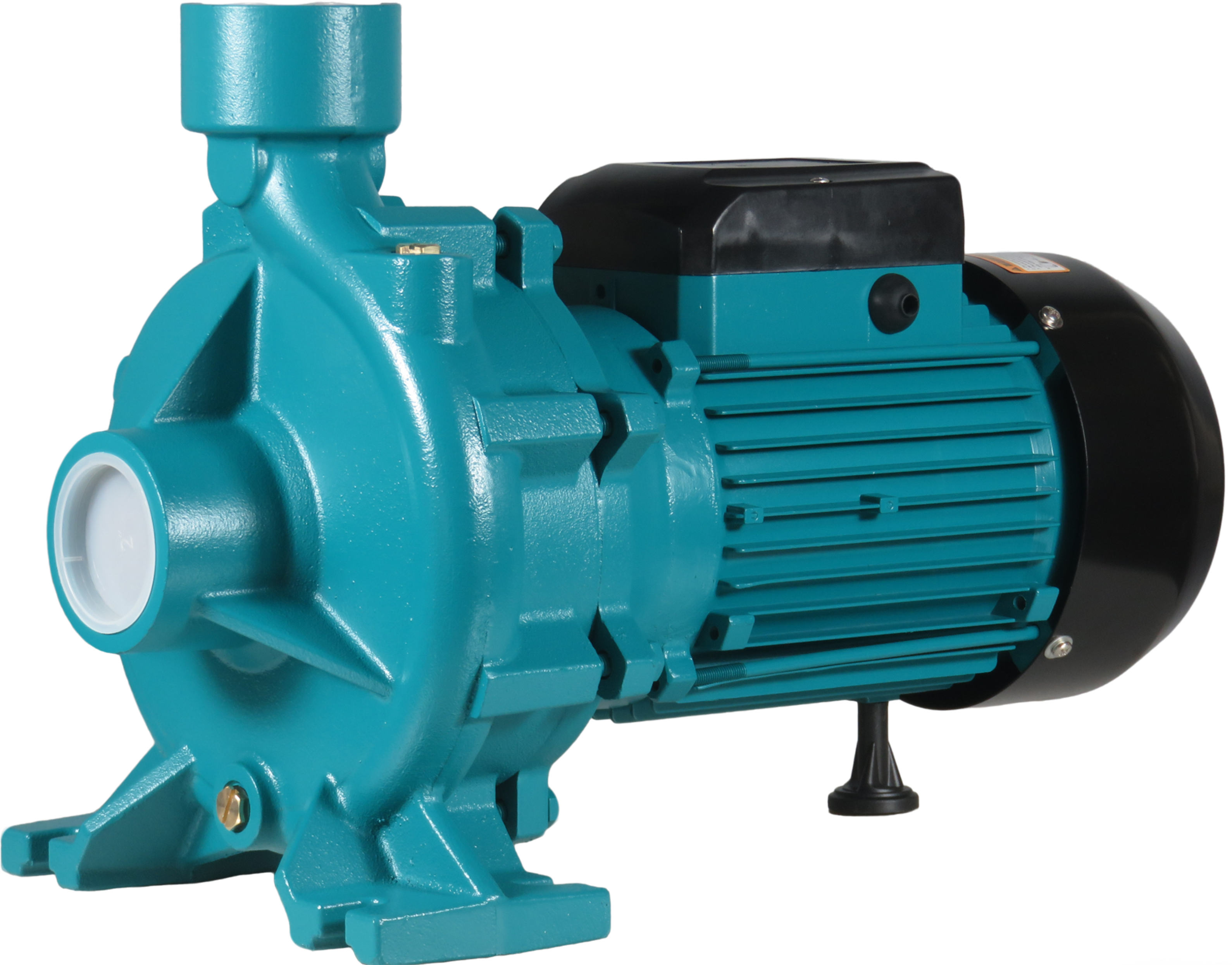

HTM CENTRIFUGÁLIS SZIVATTYÚ

CompoNent

Szivattyúház: Öntöttvas

Szivattyúház: öntöttvas

Motorház: alumíniumötvözet

Futókerék: PSU vagy 304-es rozsdamentes acél

Motor tengely: Szenes acél, 304-es rozsdamentes acél hegesztés igény esetén

Működési feltétel

Folyadék hőmérséklete legfeljebb 60 °C

Környezeti hőmérséklet legfeljebb 40 °C

Teljes szívóemelés legfeljebb 9 m

Motor

1–220 V/50 Hz, 110 V/60 Hz, 220 V/60 Hz igény esetén

Szigetelési osztály: B osztály

Hűtés: külső szellőzés

Védettség: IP44

Beépített hővédelem

Folyamatos üzem (S1 üzemmód)

Modell paraméterek

Termék összefoglaló

A CGO CND centrifugális szivattyú egy egymotoros, tiszta vízhez készült szivattyú, amelynek testét öntöttvasból készítették, és PSU vagy 304-es rozsdamentes acélból készült impellerrel rendelkezik. Folyamatos S1 üzemmódban való üzemre tervezték; ez az ipari centrifugális szivattyú legfeljebb 60 °C-os folyadékhőmérsékletet képes kezelni, és legfeljebb 8,7 m³/h térfogatáramot szállít 34 m emelőmagasságnál. Négy CND modell 0,37–1,1 kW teljesítménytartományt fed le, míg a HTM32-160A modell 2,2 kW-ra bővíti a teljesítményt nagyobb áramlási igényű alkalmazásokhoz. Az IP44 védettség, a beépített hővédelmi túlterhelés-védő és a B osztályú szigetelés mellett a CND centrifugális szivattyú megbízható öntöttvas szivattyú, amely vízellátásra, HVAC-keringtetésre és öntözésre egyaránt alkalmas.

Részletes leírás

A CND centrifugális szivattyú azért jelent ésszerű vásárlási döntést B2B-projektek számára, mert erős anyagokból készült, és gyakorlatias, egyszerű tervezésű. Az öntöttvas szivattyúház és az öntöttvas tartószerkezet szilárd alapot biztosít, amely ellenáll a deformációnak a hosszú ideig tartó üzemelési nyomás alatt – még akkor is, ha a környezeti hőmérséklet közel kerül a 40 °C-os felső határhoz. Ha ezt párosítjuk egy választható 304-es rozsdamentes acélból készült centrifugális szivattyú impellerrel, akkor egy tiszta víz szivattyút kapunk, amelyet a konkrét vízkémiai tulajdonságokhoz szabhatunk testre anélkül, hogy más termékvonalra kellene váltanunk.

A motor oldali oldalon a B osztályú szigetelés és a külső szellőzéses hűtés együttes alkalmazása biztosítja a tekercsek hőmérsékletének ellenőrzött tartását a hosszú, megszakítás nélküli üzemidők során, amelyeket az épületüzemeltetési és légtechnikai rendszerek igényelnek. Ennek az ipari centrifugális szivattyúnak az IP44 védettségi fokozata minden irányból érkező vízbefolyást képes elviselni, így alkalmas félig kitért gépteremekben vagy fedett telepítésekre. A beépített hővédelem automatikusan megszakítja az áramellátást, ha a hőmérséklet veszélyes szintet ér el – külső relélogika vagy további alkatrészek nem szükségesek. A motor tengelye standard kivitelben szénacélból készül, de kérésre 304-es rozsdamentes acélból készült hegesztés is elérhető olyan telepítésekhez, ahol a kezelt vízzel való érintkezés problémát jelent.

Főbb terméktulajdonságok

A CND centrifugális szivattyú olyan funkciók gyűjteményét kínálja, amelyeket a tapasztalt B2B-vásárlók valóban hasznosnak ismernek fel, nem csupán egy műszaki adatlapon szereplő felsorolásként. A szegecselem és a szivattyú támasztó szerkezet öntöttvas anyagából készül, így ez az öntöttvas vízszivattyú rezgésálló, méretileg stabil szerkezetet biztosít rögzített felszereléshez. A PSU és a 304-es rozsdamentes acélból készült impeller lehetőségek lehetővé teszik a projektmérnökök számára, hogy a vízminőségi követelményeknek megfelelően válasszák ki az anyagot, anélkül, hogy egyedi gyártási időt kellene igénybe venniük. Mind a négy CND centrifugális szivattyú modell azonos 1¼" × 1" csatlakozó mérettel és 405 × 240 × 235 mm-es alaprajzi mérettel rendelkezik – ez gyakorlati előnyt jelent, ha ugyanazt a csővezetéki elrendezést több tisztított víz szivattyú egységre is alkalmazzák egyetlen projekt keretében. Az IP44 védettségi fokozat, a B osztályú szigetelés és az S1 folyamatos üzemzóna együtt széles körű ipari centrifugális szivattyús alkalmazásokat fed le kereskedelmi és könnyűipari környezetekben. A többfeszültség-támogatás – 220 V/50 Hz szabványos, 110 V/60 Hz és 220 V/60 Hz kérésre – egyszerűsíti a nemzetközi beszerzést.

Műszaki előnyök

A CGO a CND centrifugális szivattyúsort négy modellből álló, szándékosan lépcsőzetes teljesítménytartománnyal tervezte. A CND9/25 típus 5,0 m³/h térfogatáramot szállít 18 m manométeres magasságon; a CND12/35 típus 8,7 m³/h térfogatáramot 34 m manométeres magasságon. Ez a tartomány lehetővé teszi a rendszertervezők számára, hogy olyan szivattyút válasszanak, amely a maximális hatásfokán vagy annak közelében üzemel, ne pedig túlméretezett, nagyobb méretű öntöttvas vízszivattyút használjanak részterhelésen. Gyakorlati szempontból ez fontos: egy megfelelően méretezett ipari centrifugális szivattyú kevesebb energiát fogyaszt, és kisebb terhelést jelent csapágyaira és tömítéseire az üzemideje során.

A rozsdamentes acélból készült centrifugális szivattyú impeller opció ugyanerre a gondolatra épít. A PSU kiváló választás standard tiszta víz szivattyúzására – könnyű, kémiai szempontból stabil és költséghatékony. A 304-es rozsdamentes acél feljavítás akkor ajánlott, ha enyhén kezelt vizet vagy alacsony koncentrációjú vegyszeres adalékokat tartalmazó folyadékot szállítanak ugyanabban a körben. A CGO minden CND centrifugális szivattyú egységét gyári elfogadási teszten keresztül érvényesíti a szállítás előtt, így biztosítva, hogy a mért emelőmagasság, átfolyási teljesítmény és energiafogyasztás összhangban legyen a közzétett teljesítményadatokkal.

Elsődleges alkalmazások

A CND centrifugális szivattyú hatótávolsága nagyobb, mint amit kompakt mérete sugallna. A leggyakoribb alkalmazása a lakossági és kisipari nyomásfokozás – a tiszta víz szivattyú csendesen működik, minimális rendszeres karbantartást igényel, és jól kezeli a lakóépületek és kis irodák ellátására jellemző változó igényciklusokat. A légtechnikai mérnökök megbízható ipari centrifugális szivattyúként használják hűtött víz- és melegvíz-fűtési körökben, ahol a 60 °C-os folyadékhőmérsékleti korlát kényelmesen lefedi a másodlagos körök szolgáltatását. Öntöttvas vízszivattyúként az öntöttvas vízszivattyú többfeszültségű rugalmassága és 9 méteres szívóemelése előnyös az öntözési projektekben – mind mezőgazdasági területeken, mind tájépítészeti öntözési rendszerekben. A CND centrifugális szivattyú üzemi tartománya szintén lefedi a könnyű ipari köröket, például a hűtővíz újraforgatását, a gépterem hidegvíz-töltését és hasonló tiszta víz szivattyúzásos köröket.

Kereskedelmi érték

A nagykereskedelmi disztribútorok és projekt-kivitelezők számára a CND centrifugális szivattyú egyértelmű ajánlatot jelent: gyári tesztelésen átesett, öntöttvas vízszivattyú termékvonalat közvetlen gyári áron, amelyet az egységes gyártási minőség garanciálja. A négy CND modell azonos alapmérettel és csatlakozó méretekkel rendelkezik, így a disztribútorok kevesebb SKUpozíciót tudnak készleten tartani, miközben jelentős teljesítménytartományra nyújtanak lefedettséget. A CGO támogatja az OEM-vásárlókat, akik egyedi feszültségmeghatározásokat vagy rozsdamentes acélból készült centrifugális szivattyú futókerekek frissítését igénylik. A nagyipari centrifugális szivattyúk nagyobb mennyiségű megrendelése kihasználja a CGO megbízható ellátási láncát, stabil gyártási kapacitását és szabványosított exportdokumentációját. Az HTM32-160A ugyanazt a termékfilozófiát – öntöttvas szerkezet, hővédelem, többfeszültségű rugalmasság – terjeszti a magasabb átfolyású szegmensbe, így a vásárlók egyetlen megbízható forrást kapnak az egész tiszta víz szivattyúk széles skálájához.

GYIK

K: Mi a szívóemelés értéke a CND centrifugális szivattyúnál?
Mind a négy CND tisztított víz szivattyú modell legfeljebb 9 m-es teljes szívóemelésre van méretezve. A HTM32-160A modell 7 m-es szívóemelésre van méretezve.

K: Megrendelhető-e a CND centrifugális szivattyú 304-es rozsdamentes acélból készült impellerrel?
Igen. A CGO ezt az ipari centrifugális szivattyút kérésre kínálja 304-es rozsdamentes acélból készült impellerrel és 304SS-hez hegesztett motorhajtóművel.

K: Megfelelő-e ez a szegecselt vas vízszivattyú kültéri felszerelésre?
Az IP44 védettségi fokozat minden irányból érkező vízcseppeket védelemmel lát el, de a CGO ajánlja egy fedett burkolat vagy időálló ház használatát hosszabb ideig tartó kültéri alkalmazás esetén.

K: Milyen feszültségválasztási lehetőségek állnak rendelkezésre a CND centrifugális szivattyúhoz?
A szabványos kivitel 220 V / 50 Hz. A nemzetközi projektek igényeinek kielégítése érdekében 110 V / 60 Hz és 220 V / 60 Hz változatok is rendelhetők igény esetén.
