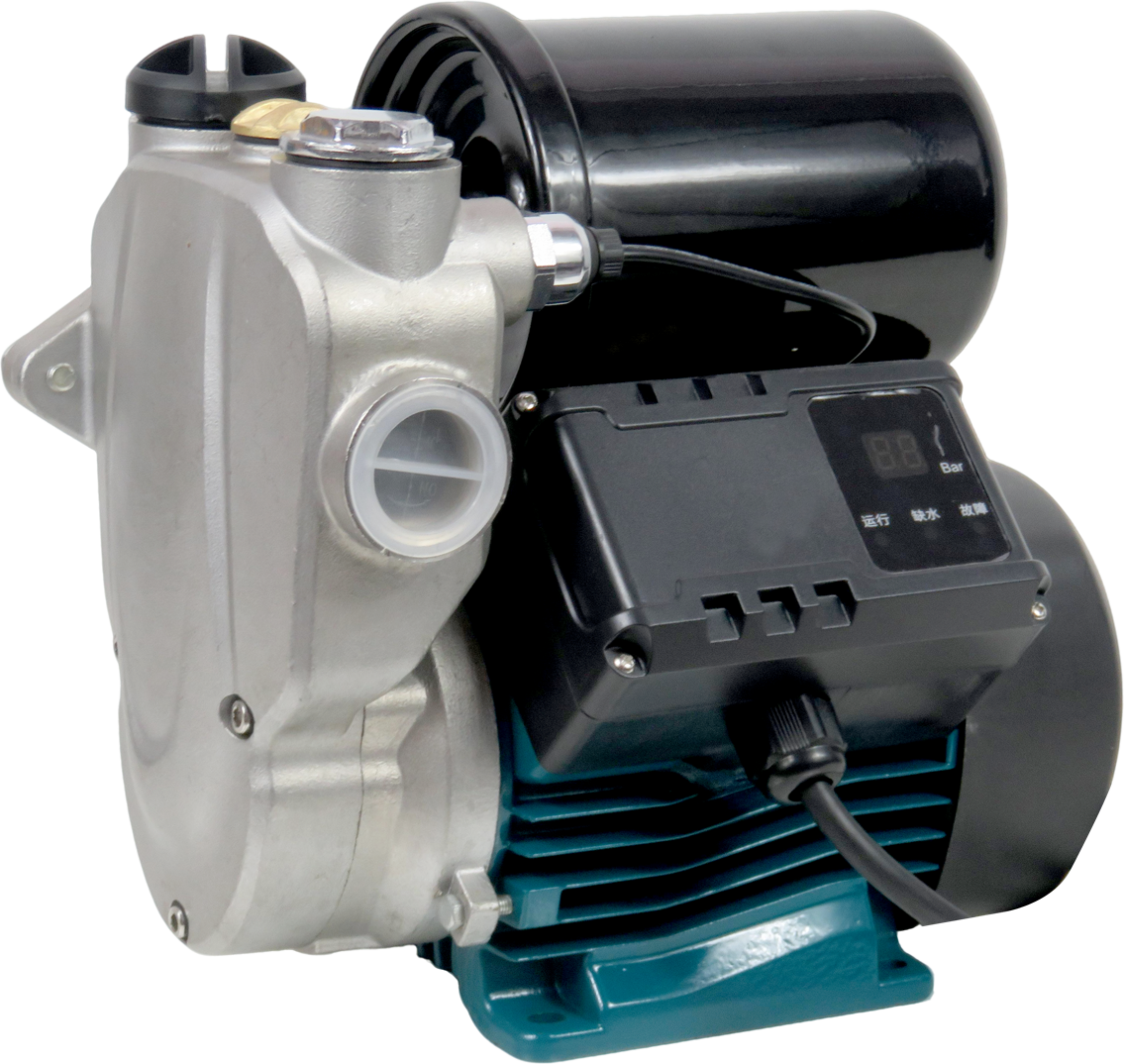

Pompe périphérique automatique STM

CompoNent

Corps de la pompe : fonte, avec insert en acier inoxydable 304 sur demande
Support de la pompe : fonte, avec insert en acier inoxydable 304 sur demande
Carter du moteur : alliage d’aluminium
Roue à aubes : laiton
Arbre moteur : acier au carbone, soudure en acier inoxydable 304 sur demande

Conditions de fonctionnement

Température du liquide jusqu’à 60 ℃
Température ambiante jusqu’à 40 ℃
Hauteur d’aspiration totale jusqu’à 9 m
Fonction : amorçage automatique
Modèle A : version automatique

MOTEUR

1~220 V/50 Hz, 110 V/60 Hz, 220 V/60 Hz sur demande
Classe d’isolation : classe B
Refroidissement : ventilation externe
Degré de protection : IP44
Équipé d’un protecteur thermique intégré
Fonctionnement continu S1

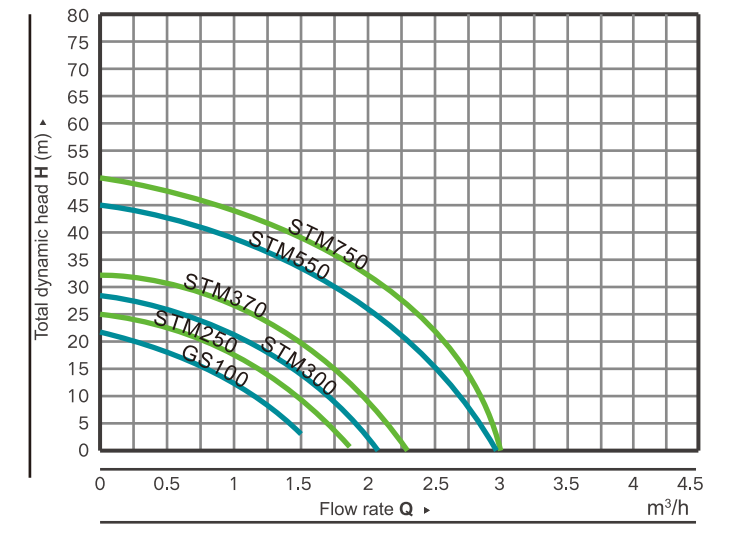

Paramètres du modèle

Résumé du produit

La pompe à eau périphérique automatique STM est une pompe de surface compacte destinée à l'alimentation en eau claire, à la petite surpression, à l'irrigation de jardin, au remplissage de réservoirs et à des travaux de transfert légers. Les modèles STM250(A), STM300(A), STM370(A), STM550(A) et STM750(A) couvrent une puissance de 0,25 kW à 0,75 kW, des hauteurs manométriques maximales de 25 m à 50 m, et des débits de 1,8 m³/h à 3,0 m³/h. Une section hydraulique en fonte, une roue à aubes en laiton, une protection moteur IP44 et une hauteur d'aspiration déclarée de 9 m fournissent aux installateurs des données pratiques pour les installations domestiques.

Définition détaillée

Une pompe à eau périphérique génère de la pression grâce à un canal à aubes périphériques et est choisie pour des tâches orientées pression impliquant de l’eau propre, dans un format compact à montage mural. La pompe à eau périphérique automatique STM est conçue pour l’eau propre et les liquides non agressifs vis-à-vis des matériaux indiqués. Sa configuration auto-amorçante permet le relevage depuis une source peu profonde, dans les limites des conditions d’aspiration spécifiées, tandis que le modèle A est identifié comme version automatique. Cela rend la pompe à eau périphérique automatique STM adaptée aux réservoirs de stockage, à l’alimentation domestique basse pression, aux jardins et aux petits réseaux de distribution. La hauteur manométrique totale, la longueur des canalisations, les raccords, le niveau de la source et l’étanchéité de la conduite d’aspiration influencent le fonctionnement réel.

Caractéristiques principales

La pompe à eau périphérique automatique STM possède un corps de pompe et un support en fonte avec des inserts en acier inoxydable 304, disponibles sur demande. Son carter moteur est en alliage d’aluminium et son rotor en laiton. Les caractéristiques du moteur comprennent une isolation de classe B, une ventilation externe, une protection IP44, un protecteur thermique intégré et un fonctionnement continu S1. Chaque modèle STM listé utilise des raccords d’entrée et de sortie de 1 pouce × 1 pouce. Les versions automatiques A utilisent une commande par pressostat pour les applications nécessitant des démarrages et arrêts déclenchés par la demande.

Paramètres techniques

Le tableau des modèles sert de guide pour la sélection de la pompe à eau périphérique automatique STM. Le modèle STM250(A) a une puissance nominale de 0,25 kW / 0,33 ch et débite un maximum de 1,8 m³/h avec une hauteur manométrique maximale de 25 m. Le modèle STM300(A) a une puissance nominale de 0,3 kW / 0,4 ch, avec un débit maximal de 2,0 m³/h et une hauteur manométrique maximale de 28 m. Le modèle STM370(A) a une puissance nominale de 0,37 kW / 0,5 ch, avec un débit maximal de 2,2 m³/h et une hauteur manométrique maximale de 32 m. Le modèle STM550(A) atteint un débit maximal de 2,9 m³/h et une hauteur manométrique maximale de 45 m à 0,55 kW / 0,75 ch. Le modèle STM750(A) atteint un débit maximal de 3,0 m³/h et une hauteur manométrique maximale de 50 m à 0,75 kW / 1,0 ch. Tous les modèles STM listés indiquent une hauteur d’aspiration maximale de 9 m.

Avantages techniques

Les pompes à roue périphérique sont évaluées pour des tâches de pompage d’eau propre orientées vers la pression, car les canaux de la roue créent une pression autour du canal externe. Pour une pompe à eau automatique périphérique STM, le dimensionnement correct des tuyaux et l’étanchéité de la conduite d’aspiration restent essentiels, car les fuites d’air ou une hauteur d’aspiration excessive réduisent les conditions d’admission disponibles. La roue en laiton est spécifiée pour un service d’eau propre, tandis que la section hydraulique en fonte assure une base de fixation stable. Une ventilation externe aide à la gestion thermique du moteur. Le dispositif de protection thermique réagit aux températures anormales du moteur, mais ne remplace pas une installation correcte ni l’adaptation précise de la pompe au point de fonctionnement requis.

Applications

La pompe à eau périphérique automatique STM peut être envisagée pour l’alimentation en eau domestique à partir de réservoirs de stockage, de puits peu profonds et de citernes ; pour le relèvement d’eau à basse pression ; pour l’irrigation de jardin ; pour le remplissage de petites cuves ; et pour le transfert d’eau propre. Les modèles automatiques conviennent là où une simple réponse à un pressostat est requise. La pompe à eau périphérique automatique STM peut également convenir à des installations commerciales légères abritées, lorsque le débit et la hauteur manométrique requis se situent dans les plages indiquées dans les données publiées. Elle n’est pas destinée aux eaux usées, aux particules abrasives ni aux liquides chimiquement agressifs. Installer la pompe dans un lieu clos ou abrité, bien ventilé.

Valeur commerciale

Pour les acheteurs B2B, la gamme de pompes à eau périphériques automatiques STM propose cinq débits nominaux au sein d’une seule famille de produits compacts. Des raccordements de taille identique, des matériaux communs, des options de tension et des versions automatiques permettent de simplifier les comparaisons et les décisions d’approvisionnement. Les données publiées concernant la puissance, le débit, la hauteur manométrique, le poids brut et les dimensions fournissent aux distributeurs des informations pratiques pour la planification du transport et les discussions relatives à l’installation. CGO positionne la pompe à eau périphérique automatique STM autour de données transparentes sur l’eau claire. Les installateurs peuvent comparer les conditions à l’aspiration, la pression souhaitée en sortie, les pertes de charge dans les canalisations et les cycles de fonctionnement avant de sélectionner un modèle STM.

FAQ

Q : Quel liquide une pompe à eau périphérique automatique STM peut-elle traiter ?
R : L’usage indiqué concerne l’eau claire et les liquides non agressifs pour les matériaux spécifiés.

Q : Que signifie A ?
R : Cela identifie une version automatique.

Q : Quelle est la hauteur d’aspiration maximale ?
R : Le tableau indique jusqu’à 9 m lorsque l’arrangement d’aspiration est adapté.

Q : Comment choisir un modèle ?
A : Comparez le débit requis, la hauteur manométrique totale, le niveau de la source, les pertes de charge dans les conduites et l’alimentation électrique avec le tableau fourni. Installez l’équipement dans un local clos ou abrité, bien ventilé, et respectez les normes applicables en matière d’électricité et de plomberie.
