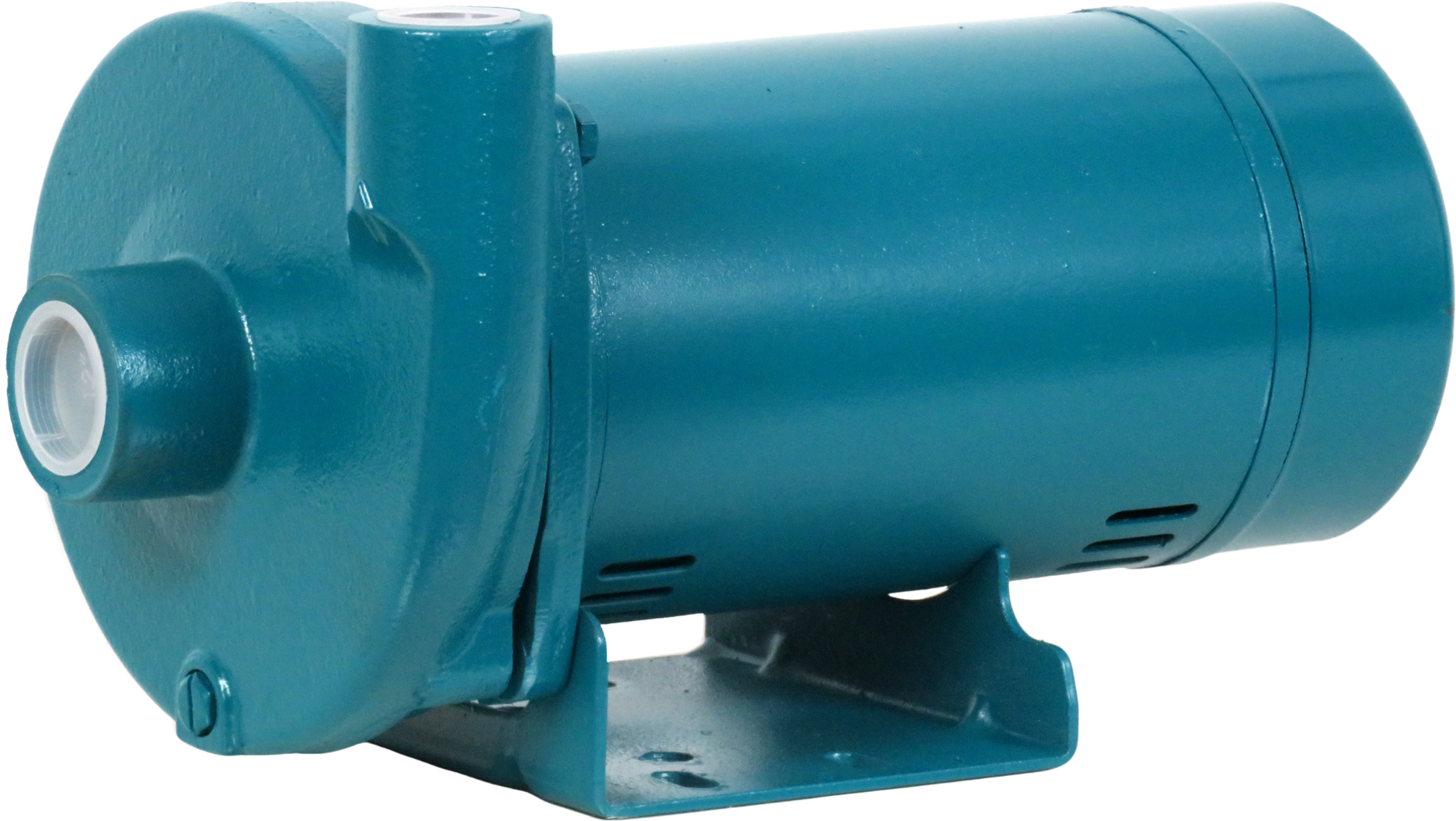

Protection thermique contre les surcharges pour pompes centrifuges CND

CompoNent

Corps de pompe : fonte
Support de pompe : fonte
Carter du moteur : alliage d’aluminium
Roue à aubes : PSU ou acier inoxydable 304
Arbre moteur : acier au carbone, soudure en acier inoxydable 304 sur demande

Conditions de fonctionnement

Température du liquide jusqu’à 60 ℃
Température ambiante jusqu’à 40 ℃
Hauteur d’aspiration totale jusqu’à 9 m

MOTEUR

1~220 V/50 Hz, 110 V/60 Hz, 220 V/60 Hz sur demande
Classe d’isolation : classe B
Refroidissement : ventilation externe
Degré de protection : IP44
Équipé d’un protecteur thermique intégré
Fonctionnement continu S1

Paramètres du modèle

Résumé du produit

Les pompes centrifuges CND sont des pompes de surface compactes destinées au transfert d’eau claire, à l’alimentation domestique, à la circulation d’eau, à l’irrigation et au transfert industriel léger. La gamme de pompes centrifuges CND comprend quatre modèles de 0,37 kW à 1,1 kW, avec un débit maximal allant de 5,0 m³/h à 8,7 m³/h et une hauteur manométrique maximale allant de 18 m à 34 m. Un corps de pompe et un support en fonte, un carter moteur en alliage d’aluminium, une option de roue à aubes en PSU ou en acier inoxydable 304, une protection IP44 et une hauteur d’aspiration pouvant atteindre 9 m fournissent des données pratiques pour la sélection dans les installations utilisant de l’eau claire.

Définition détaillée

Une pompe centrifuge déplace l’eau grâce à l’énergie générée par son impulseur en rotation. La série de pompes centrifuges CND est conçue pour l’eau claire, exempte de particules abrasives, et pour des liquides non agressifs vis-à-vis des matériaux indiqués. Elle peut être utilisée dans les systèmes d’alimentation domestique, de circulation de refroidissement, de circulation de chauffage, de circuits de climatisation, d’irrigation, ainsi que dans d’autres systèmes civils ou industriels légers. Sa structure compacte convient à une installation fixe où une pompe à eau claire montée en surface est appropriée. Les performances réelles dépendent de la hauteur manométrique totale, de la longueur des canalisations, des raccords, de la température du fluide, des conditions d’aspiration et du modèle spécifique de pompe centrifuge CND sélectionné.

Caractéristiques principales

La pompe centrifuge CND utilise un corps de pompe et un support en fonte ainsi qu’un boîtier de moteur en alliage d’aluminium. Les options d’aube proposées sont en PSU ou en acier inoxydable 304, ce qui permet aux acheteurs d’évaluer le choix du matériau en fonction des conditions d’eau prévues. Les caractéristiques du moteur comprennent une isolation de classe B, une ventilation externe, une protection IP44, un protecteur thermique intégré et un fonctionnement continu S1. Chaque pompe centrifuge CND listée est équipée d’un raccord d’entrée et de sortie de 1¼ pouce × 1 pouce, assurant une disposition cohérente des tuyauteries sur toute la gamme. Ces caractéristiques offrent aux installateurs des points de repère pratiques avant la sélection finale du système.

Paramètres techniques

Le tableau des modèles est la référence principale pour sélectionner une pompe centrifuge CND. Le modèle CND9/25 est classé à 0,37 kW / 0,5 ch et fournit un débit maximal de 5,0 m³/h avec une hauteur manométrique maximale de 18 m. Le modèle CND12/25 est classé à 0,55 kW / 0,75 ch, avec un débit de 6,0 m³/h et une hauteur manométrique de 20 m. Le modèle CND12/28 atteint 6,6 m³/h et 26 m à 0,75 kW / 1,0 ch. Le modèle CND12/35 atteint 8,7 m³/h et 34 m à 1,1 kW / 1,5 ch. Tous les modèles indiquent une hauteur d’aspiration maximale de 9 m. La température du liquide est indiquée jusqu’à 60 ℃ et la température ambiante jusqu’à 40 ℃.

Avantages techniques

Une pompe centrifuge est sélectionnée en faisant correspondre sa courbe de débit et de hauteur manométrique avec la courbe de résistance du système. À mesure que le débit augmente, la pression fournie par une pompe centrifuge varie ; il convient donc de tenir compte des pertes de charge dans les conduites et des différences de niveau lors de la sélection. La gamme de pompes centrifuges CND propose plusieurs points de performance à cette fin. Le protecteur thermique réagit aux conditions anormales de température du moteur, tandis qu’une ventilation externe contribue à la gestion thermique pendant le fonctionnement. L’option de roue à aubes en acier inoxydable 304SS peut être envisagée lorsque le matériau indiqué convient à l’application concernée. Une ligne d’aspiration étanche et un dimensionnement adéquat des conduites restent essentiels pour assurer un fonctionnement stable de la pompe.

Applications

Les pompes centrifuges CND peuvent être envisagées pour l’alimentation en eau domestique, le relèvement, l’irrigation, la circulation d’eau de refroidissement, la circulation dans les systèmes de chauffage et de climatisation, ainsi que pour les transferts modestes d’eau claire. La pompe centrifuge CND peut également servir dans des installations civiles, agricoles ou industrielles légères, à condition que le débit et la hauteur manométrique requis soient compatibles avec les données techniques publiées pour ce modèle. Elle n’est pas conçue pour les fluides contenant des matières solides abrasives, les eaux usées ou les liquides chimiquement agressifs vis-à-vis des matériaux indiqués. L’installation doit être effectuée en intérieur ou protégée des intempéries, et les travaux électriques et de plomberie doivent être réalisés conformément aux pratiques locales.

Valeur commerciale

Pour les acheteurs B2B, la série de pompes centrifuges CND offre quatre options de performance au sein d’une seule famille de produits. Des dimensions de raccordement partagées et un corps compact de taille commune simplifient la planification des canalisations et la comparaison des pièces détachées. Cette gamme permet aux distributeurs de proposer des modèles adaptés à des applications domestiques ou de circulation à faible débit, ainsi qu’à des besoins de transfert à débit plus élevé. Les débits, hauteurs manométriques, puissances, poids brut et dimensions publiés aident les acheteurs à comparer la gamme de pompes centrifuges CND aux exigences du projet. CGO présente cette famille de produits avec des paramètres transparents afin que les entrepreneurs puissent sélectionner une pompe centrifuge en fonction du point de fonctionnement réel.

FAQ

Q : Quel liquide une pompe centrifuge CND peut-elle transporter ?
R : L’usage indiqué concerne l’eau claire et les liquides non agressifs pour les matériaux spécifiés.

Q : Quelle est la hauteur d’aspiration maximale ?
R : Le tableau des modèles indique jusqu’à 9 m dans des conditions d’installation appropriées.

Q : Comment choisir une pompe centrifuge CND ?
A : Comparez le débit requis, la hauteur manométrique totale, les pertes de charge dans les tuyaux, les conditions d’aspiration et l’alimentation électrique avec le tableau des modèles.

Q : La pompe peut-elle être installée en extérieur ?
A : Installez-la dans un local fermé ou à l’abri et respectez les pratiques électriques et de plomberie en vigueur.
