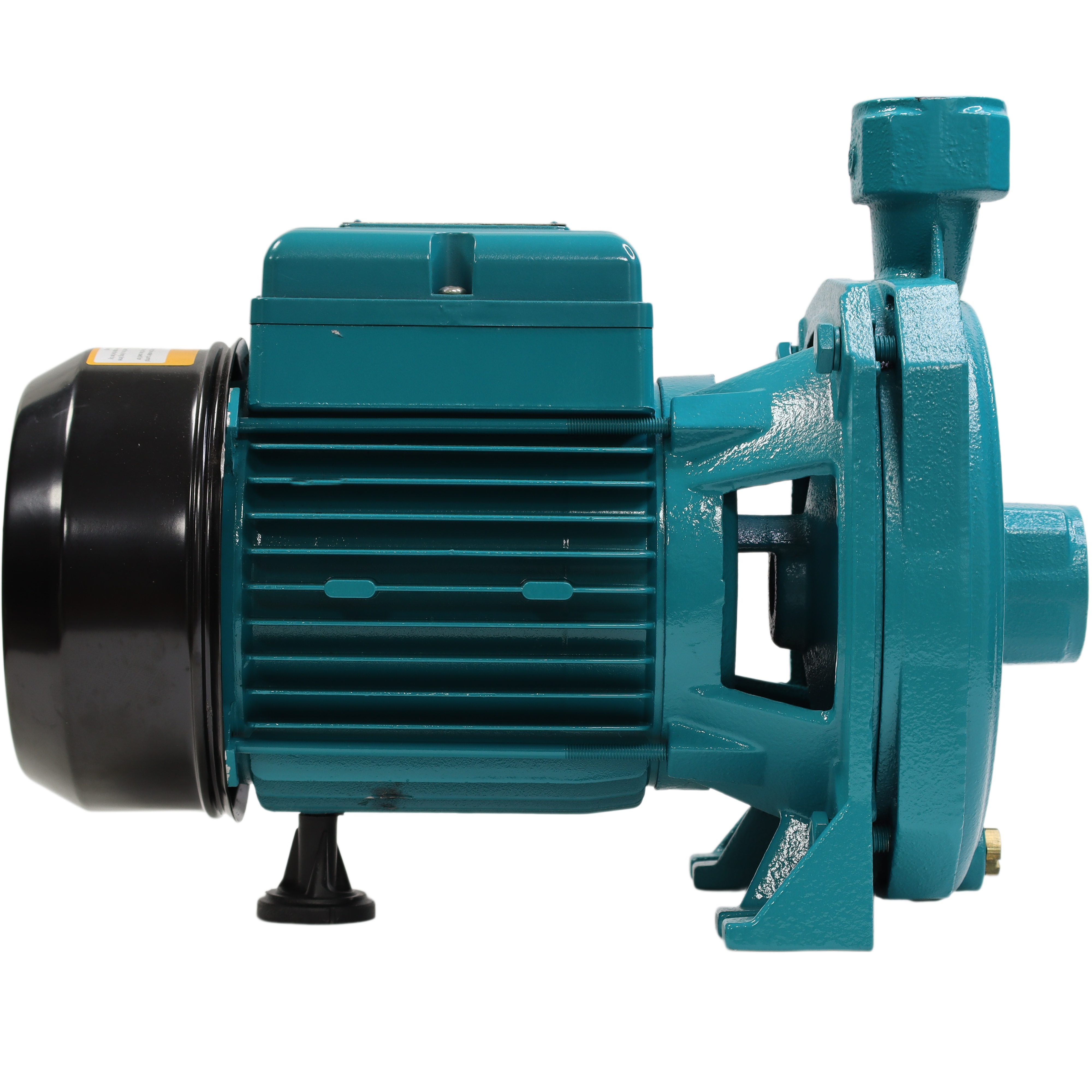

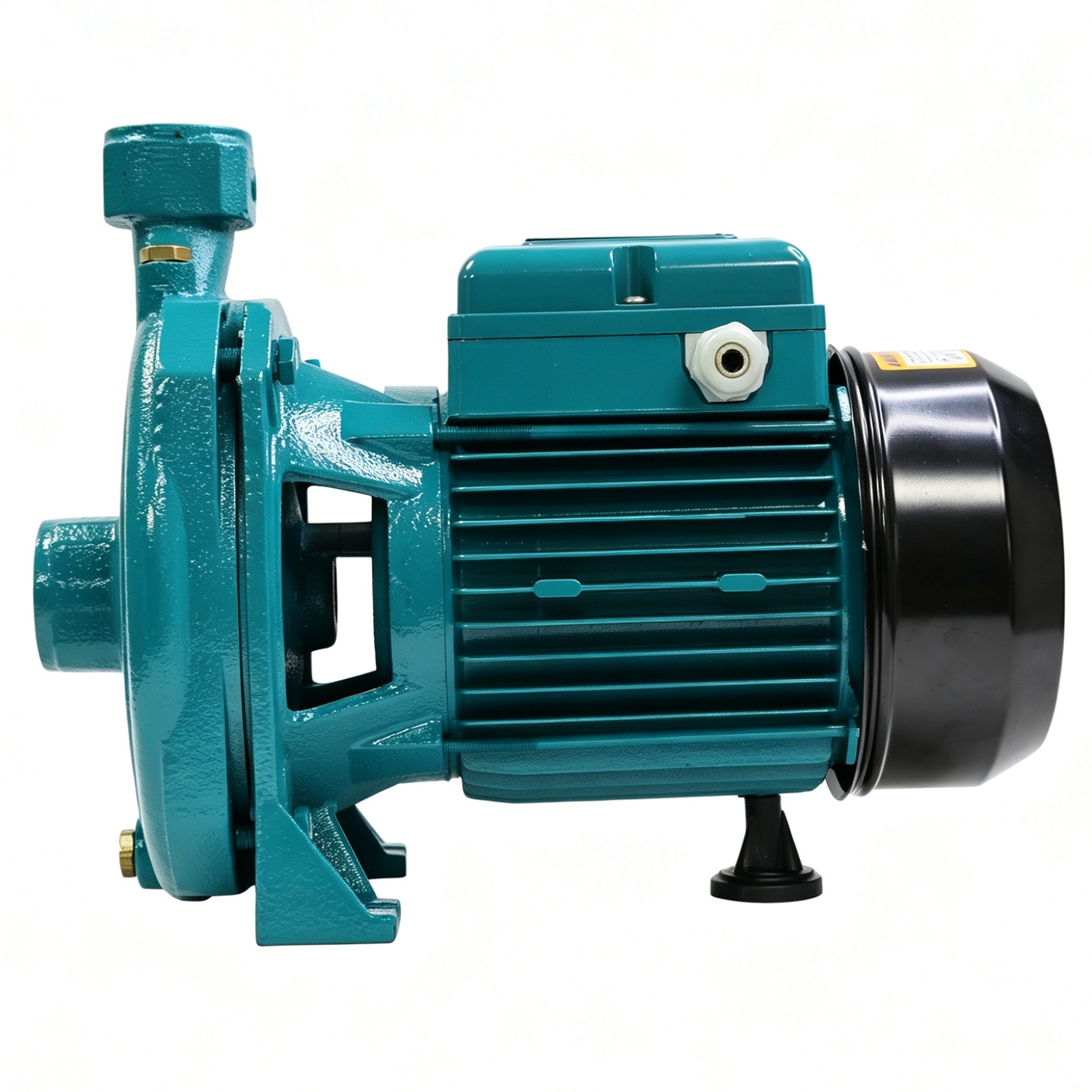

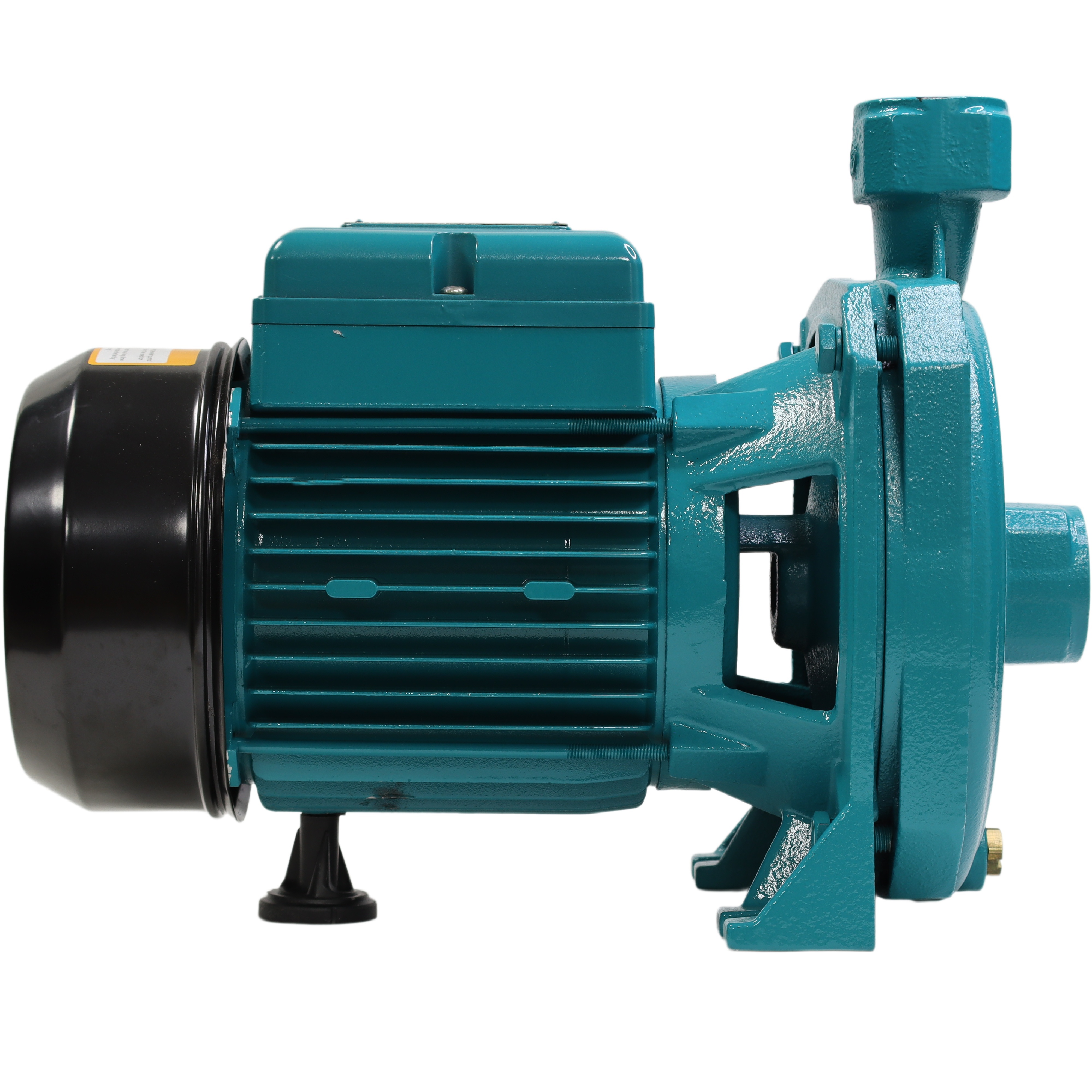

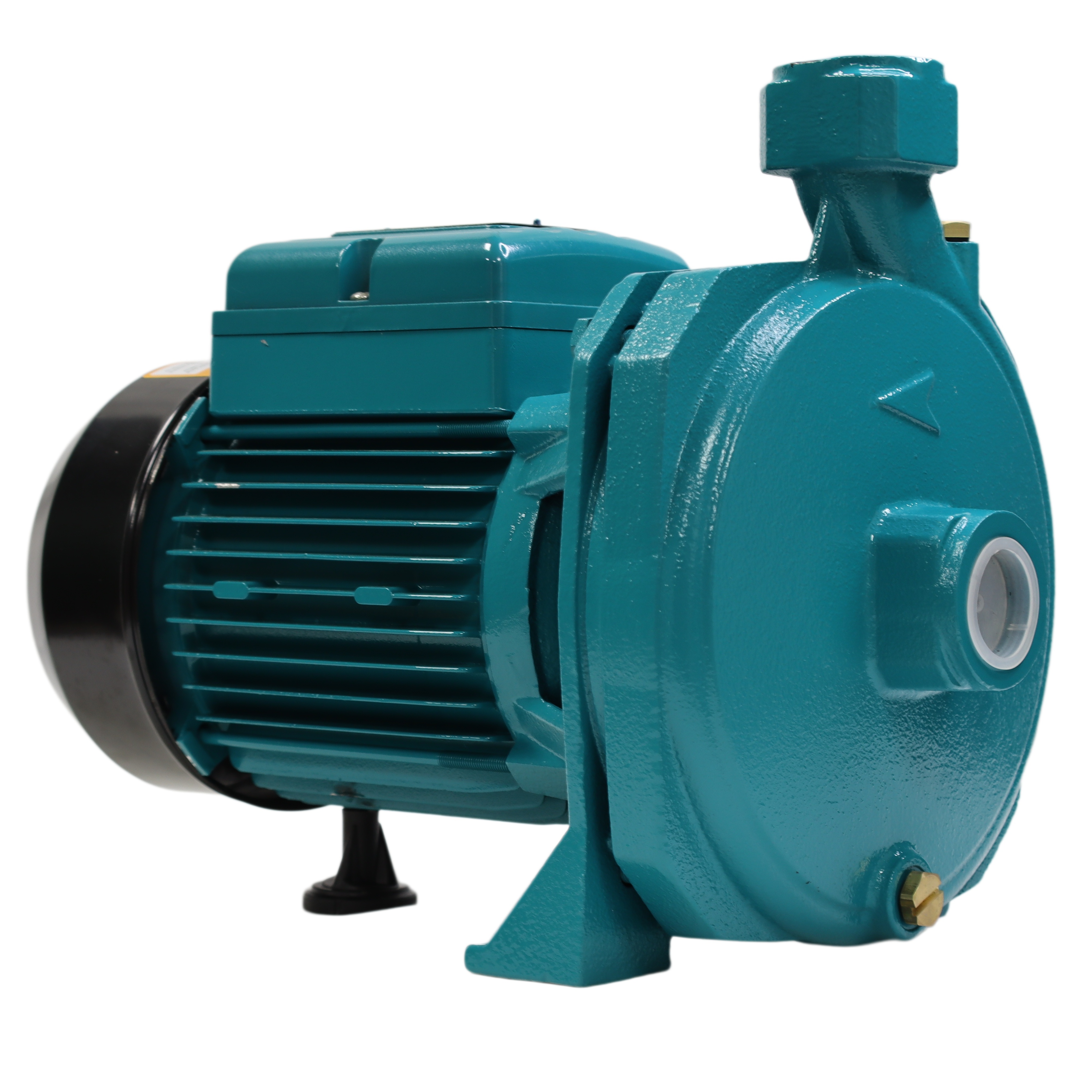

CM100-husholdningscentrifugalvandspumpe

Komponent

Pumpelegeme: Støbejern
Pumpeunderstøtning: Støbejern
Motorkabinet: Aluminiumlegering
Impeller: Messing eller rustfrit stål 304
Motorskæft: Kulstofstål, svejset 304SS ved anmodning

Driftstilstand

Væsketemperatur op til 60 ℃
Omgivelsestemperatur op til 40 ℃
Total sugelængde op til 9 m

Motor

1~220 V/50 Hz, 110 V/60 Hz, 220 V/60 Hz på forespørgsel
Isolationsklasse: Klasse B
Køling: ekstern ventilation
Beskyttelse: IP44
Indbygget termisk beskyttelse
Kontinuerlig drift S1

Modelparametre

Produktresumé

CM100-hjemmecentrifugale vandpumpen er en kompakt pumpe til rent vand, beregnet til husstandsforsyning, haveberegning, vandtransport og små trykfordelingsanlæg. Den nuværende produkttabel omfatter CM- og CPM-modeller fra 0,37 kW til 2,2 kW med angivet maksimal flow fra 5,1 m³/t til 8,4 m³/t og maksimal trykhøjde fra 22 m til 55 m. En hydraulisk sektion af støbejern, impeller i messing eller 304SS, motorbeskyttelse efter IP44 og op til 9 m sugehøjde giver klare valgmuligheder til overfladeinstalleret vandsystemer.

Detaljeret beskrivelse

En hjemmehørende centrifugalvandpumpe pumper vand ved hjælp af energien fra en roterende impeller. CM100-hjemmehørende centrifugalvandpumpe er beregnet til rent vand og væsker, som ikke er aggressivt på de angivne materialer. Den kan bruges til husstandsforsyning fra en tank eller en lavtliggende kilde, til at overføre vand mellem opbevaringssteder eller til at føde en lille bevanding- eller cirkulationsledning. Det endelige driftsresultat afhænger af den faktiske samlede højde, vandstand i kilden, rørledningens længde, fittings samt det valgte modelnummer. Disse detaljer skal gennemgås før installation, da en centrifugalvandpumpe arbejder på det punkt, hvor pumpens kurve og systemets modstand skærer hinanden.

Nøglefunktioner

CM100-centrifugalen vandpumpe til hjemmebrug har et pumpehus og en støtte af støbejern, et motorhus af aluminiumslegering samt impeller i messing eller rustfrit stål 304SS. Motordata angiver klasse B-isolering, ekstern ventilation, IP44-beskyttelse, indbygget termisk beskyttelse og kontinuerlig drift (S1). De mindre modeller har forbindelser på 1 tomme × 1 tomme, mens modeller med højere ydelse har forbindelser på 1¼ tomme × 1 tomme. Denne variation i forbindelser og hydraulisk ydelse giver installatører mulighed for at sammenligne pumpen med det eksisterende rørsystem i stedet for at tilpasse hele installationen til én enkelt størrelse.

Tekniske parametre

Produkttabellen angiver de vigtigste parametre for CM100-domænske centrifugale vandpumpefamilien. CPM130 er klassificeret til 0,37 kW / 0,5 HK med en maksimal flow på 5,1 m³/t og en maksimal trykhøjde på 22 m. CPM146 og CPM158 angiver henholdsvis 6,0 m³/t ved 20 m og 6,6 m³/t ved 26 m. CPM170 opnår 7,2 m³/t og 41 m ved 1,1 kW / 1,5 HK. CPM190 og CPM200 udvider intervallet til en maksimal trykhøjde på 48 m og 55 m. Alle de angivne modeller har en maksimal sugehøjde på 9 m. Væsketemperaturen er angivet op til 60 ℃, og omgivelsestemperaturen op til 40 ℃.

Ingeniørfordele

En centrifugal vandpumpe skal vælges ud fra både tryk- og strømningskrav. En lang rørledning, høj højde, for små tilslutninger eller en begrænsende ventil kan øge systemets modstand og ændre den reelle driftspunkt. CM100 Domestic Centrifugal Water Pump-serien indeholder flere motor- og hydraulikmuligheder, så installatører kan vælge en passende model til den påkrævede ydelse. Den støbejernshydrauliske sektion giver pumpen en stabil monteringsbase, mens impellerens materialevalg giver køberne et grundlag for at vurdere de påtænkte renvandsforhold. Ekstern ventilation understøtter motorens varmehåndtering, og den termiske beskyttelse reagerer på unormale motortemperaturforhold.

Anvendelsesområder

CM100-pumpen til husstandsanvendelse med centrifugalkraft kan anvendes til husstandsbrug af vand fra lagertanke, overfladiske kilder og cisterner; havevanding; små bevandringssystemer; tryktilførsel samt transport af rent vand. Den kan også være egnet til beskyttet let erhvervsmæssig eller landbrugsrelateret brug, såfremt den krævede strømningsmængde og trykhøjde svarer til de offentliggjorte data. Denne centrifugalkraftpumpe er ikke beregnet til spildevand, slibende partikler eller væsker, der er kemisk aggressiv over for de angivne materialer. Installer enheden på et lukket eller beskyttet, velventileret sted, og brug passende elektriske og rørtekniske praksis for det lokale marked.

Kommersiel værdi

For B2B-købere tilbyder CM100-domænecentrifugalvandpumpeserien flere ydelsesniveauer inden for en fælles renvandsproduktfamilie. De offentliggjorte oplysninger om effekt, flow, trykhøjde, tilslutning, bruttovægt og dimensioner hjælper forhandlere med at sammenligne modeller til forskellige husholdnings- og småprojektkrav. Fælles komponentmaterialer og spændingsmuligheder understøtter produkt sammenligning på tværs af regionale anvendelser. CGO præsenterer domænecentrifugalvandpumpeserien med gennemsigtige driftsdata, så entreprenører og købere kan sammenligne pumpen med den faktiske driftspunkt, kildebetingerne og installationspladsen før indkøb.

Ofte stillede spørgsmål

Sp: Hvilken væske kan CM100-domænecentrifugalvandpumpen håndtere?

Svar: Den angivne anvendelse er rent vand og væsker, der ikke er aggressivt på de specificerede materialer.

Spørgsmål: Hvad er den maksimale sugehøjde?

Sv: Tabellen angiver op til 9 m under passende installationsforhold.

Sp: Hvordan vælges en centrifugalvandpumpe?

Sv: Sammenlign det krævede flow, den samlede trykhøjde, kildeniveauet, rørtab og eltilførslen med produktdataene.

Sp: Kan den installeres udendørs?

A: Brug en lukket eller beskyttet, ventileret placering og følg gældende elektriske og rørledningsmæssige praksis.
