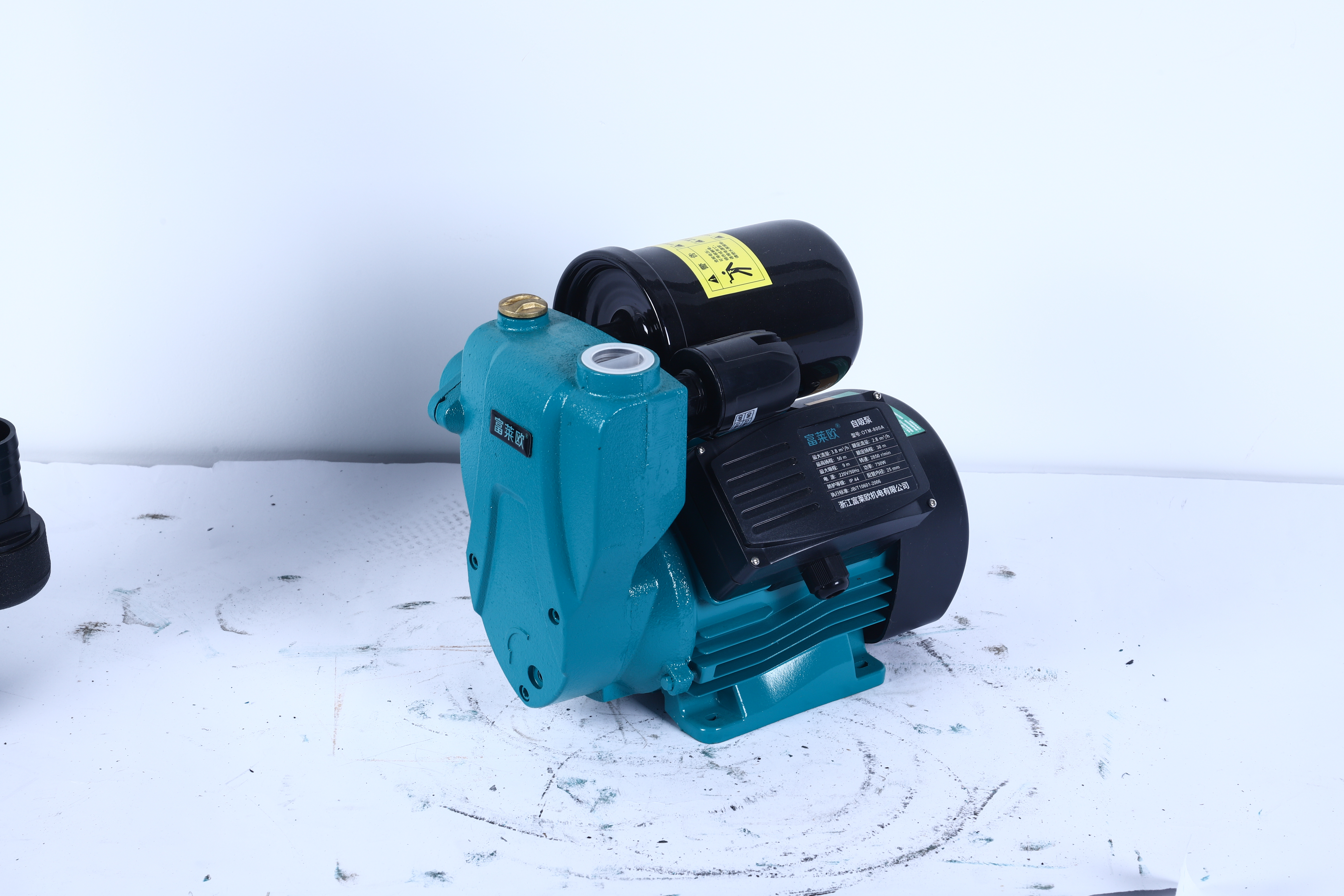

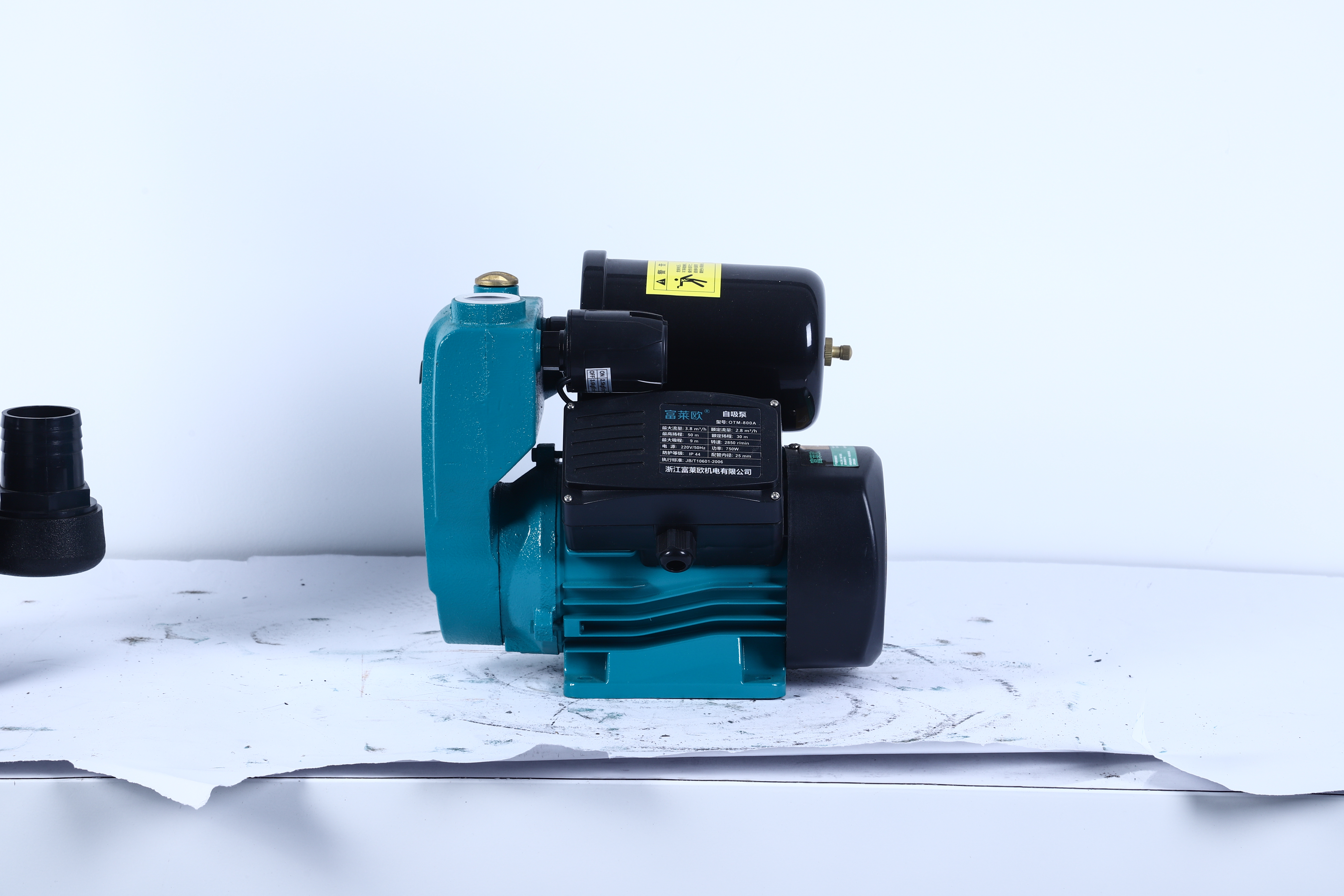

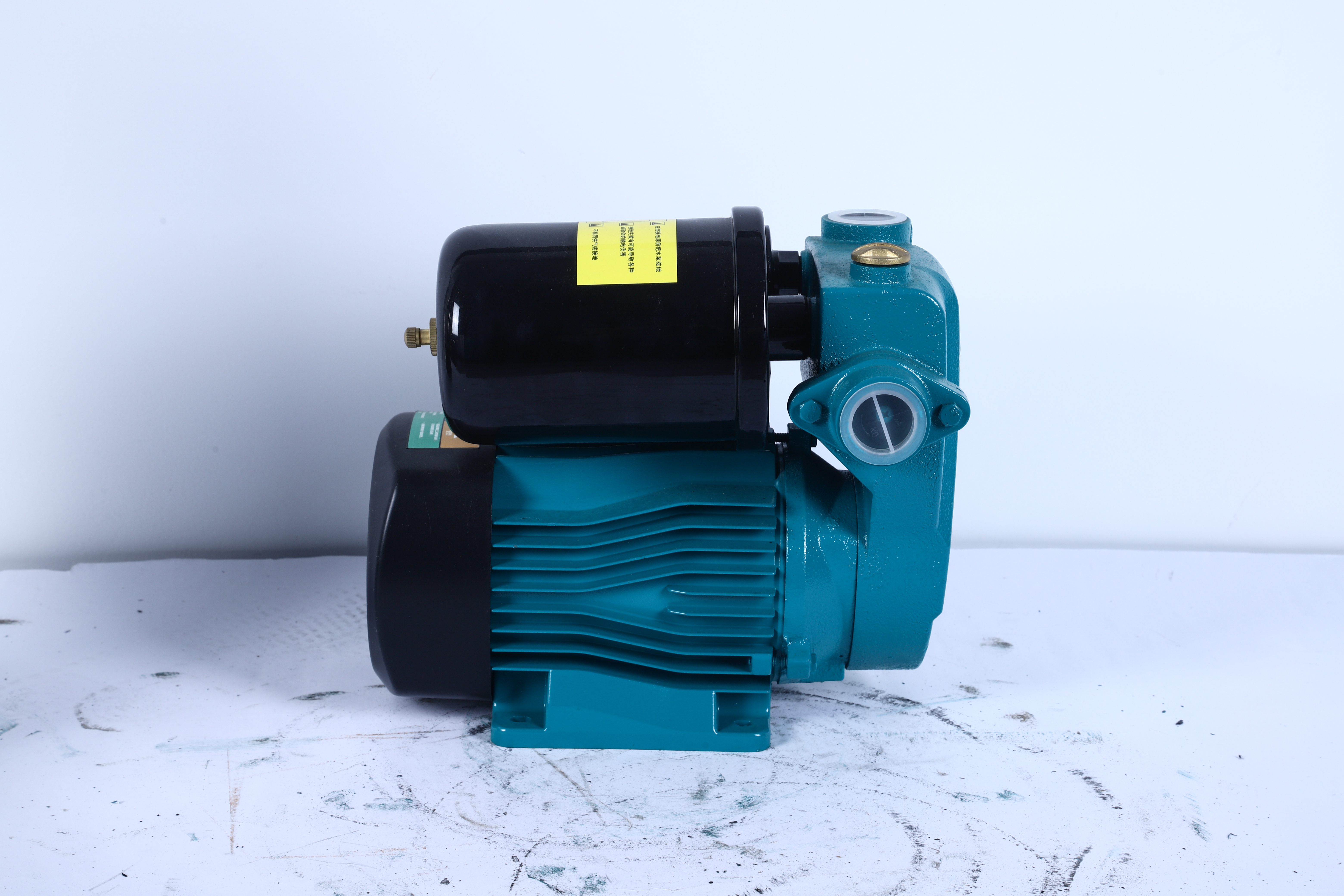

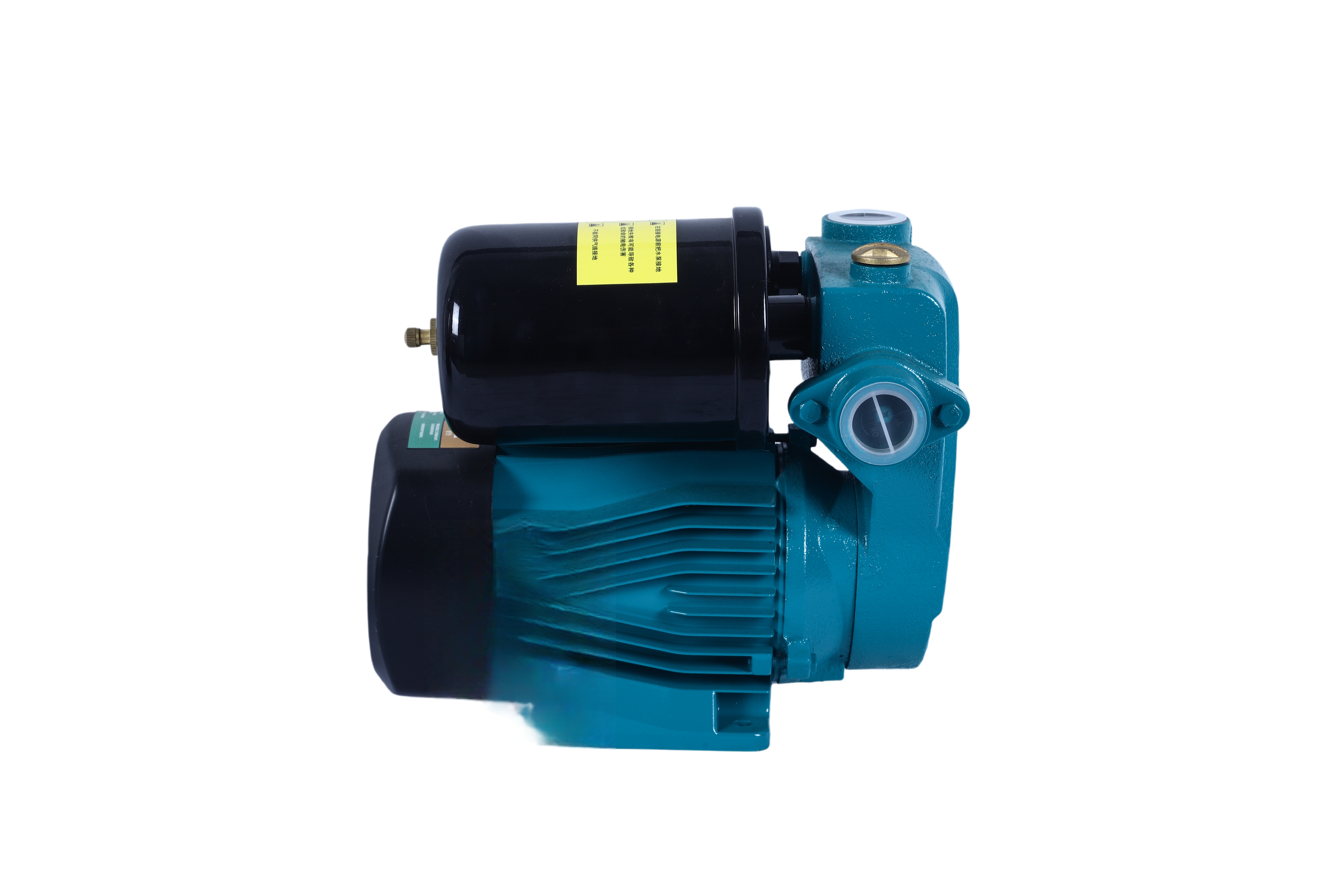

مضخة ماء أوتوماتيكية ذاتية التمهيد OTM

مكون

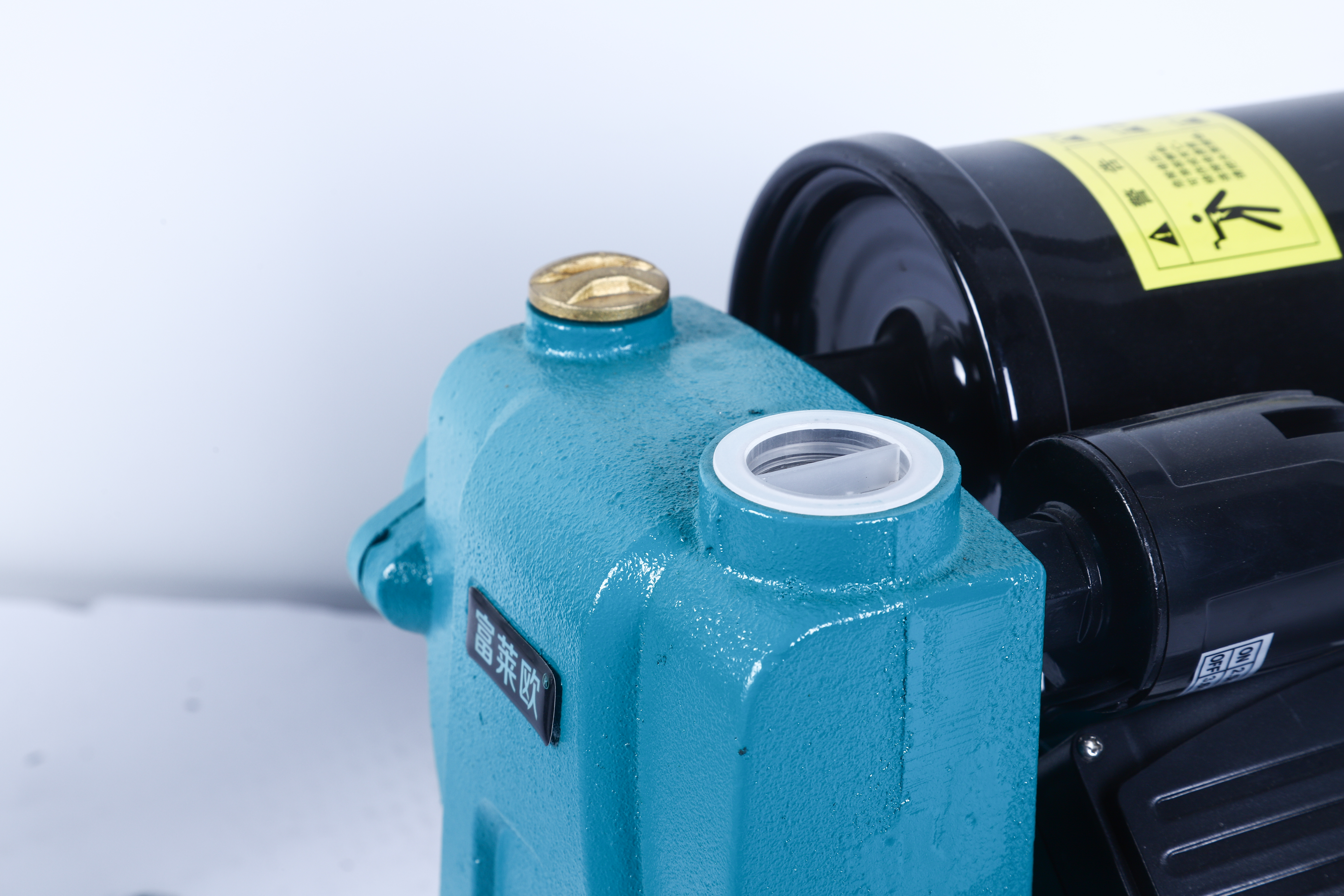

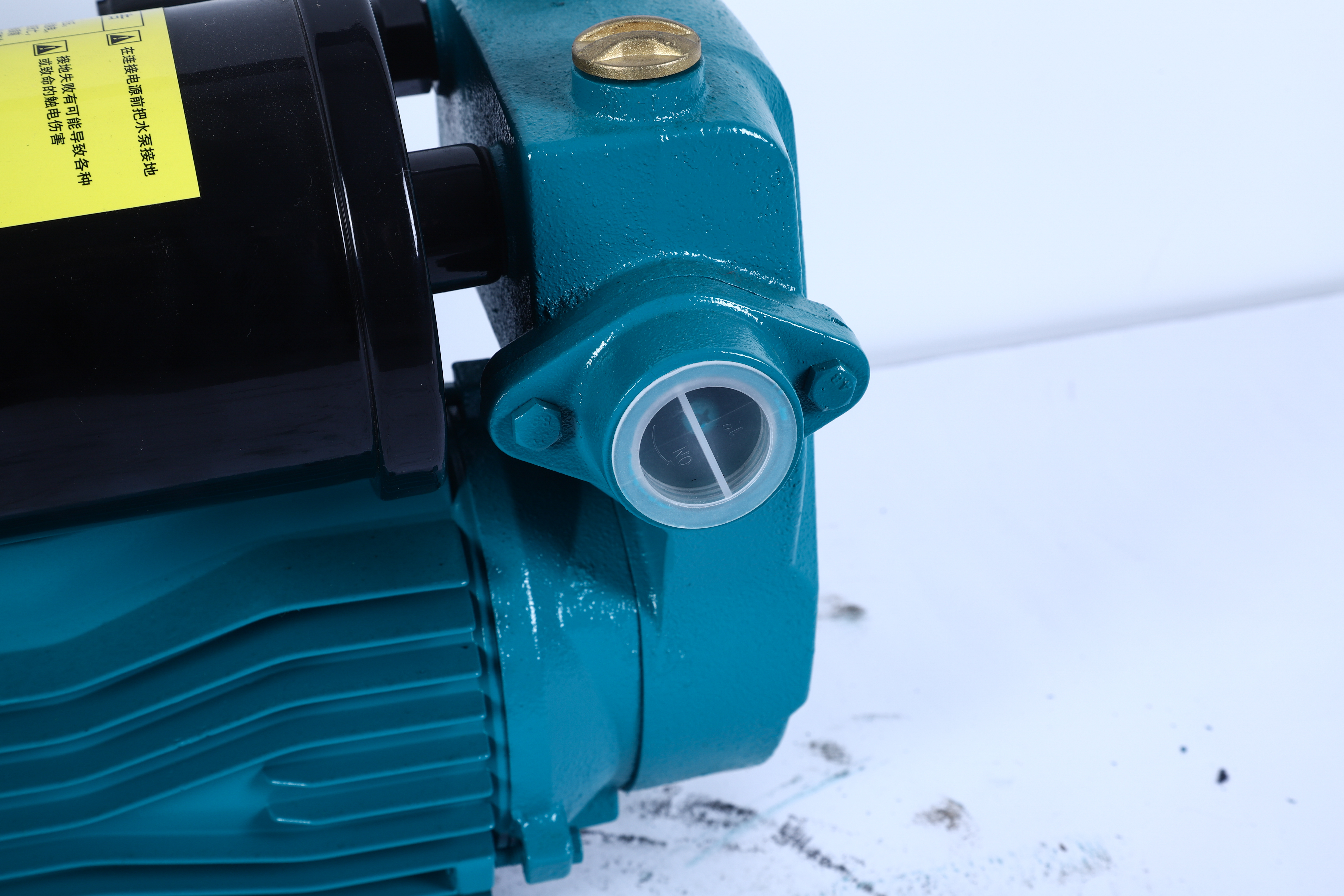

جسم المضخة: حديد مسبوك، مغلفٌ ومزوَّد بإدخالات من الفولاذ المقاوم للصدأ 304
دعامة المضخة: حديد مسبوك، مع طلاء وقطعة إدخال من الفولاذ المقاوم للصدأ ٣٠٤ عند الطلب

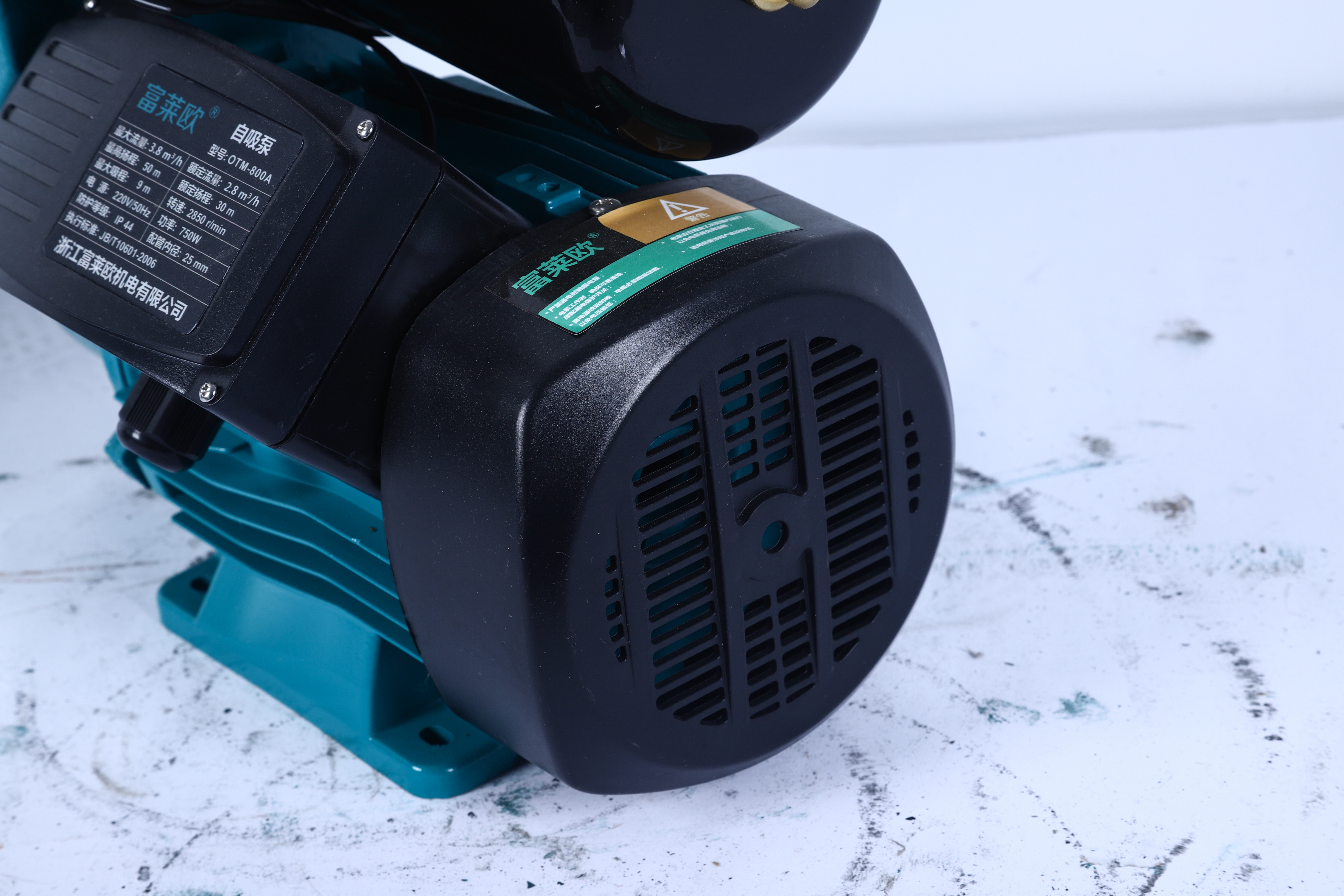

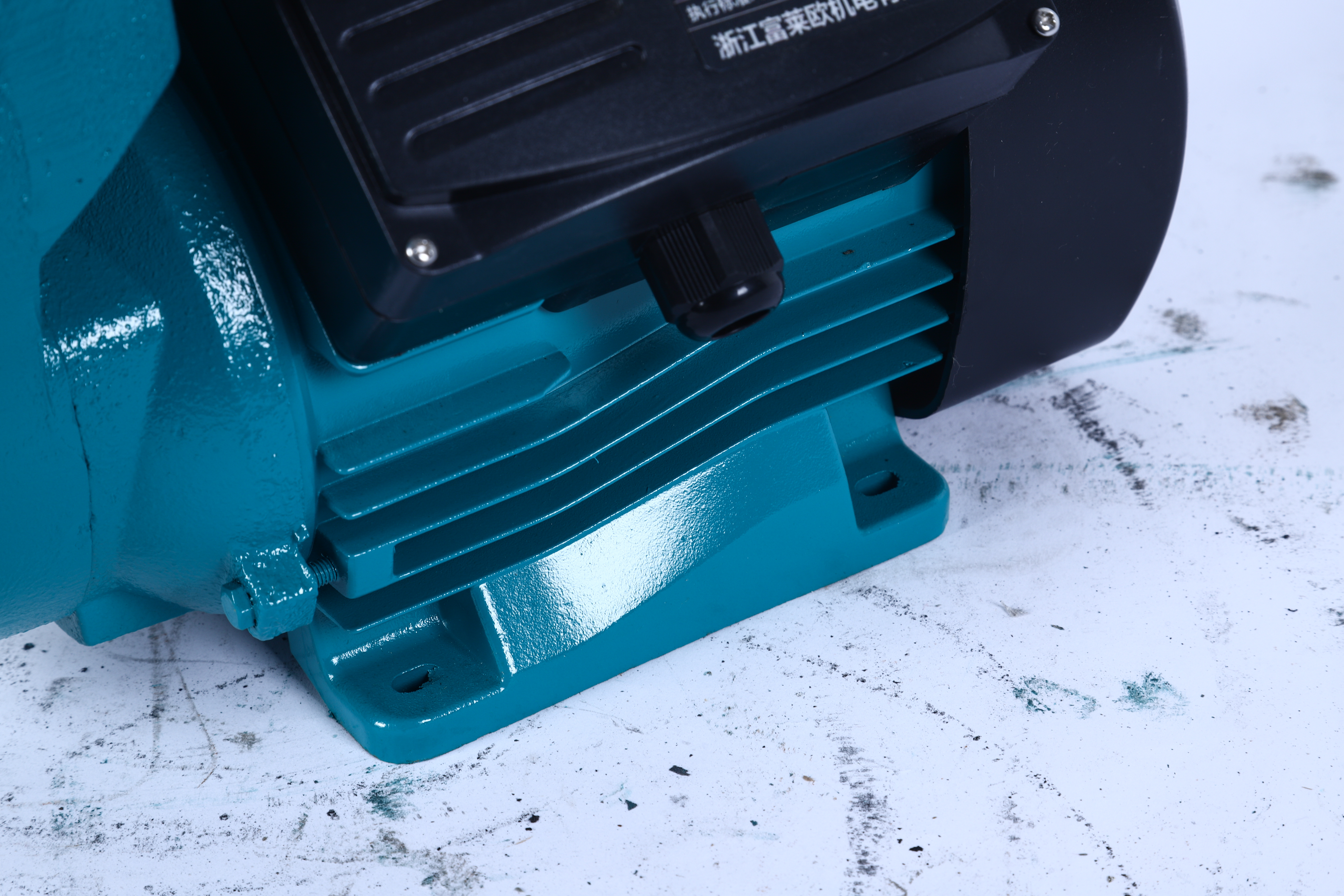

غلاف المحرك: سبيكة ألومنيوم
التوربين: نحاس
عمود المحرك: فولاذ كربوني، أو فولاذ كربوني عند الطلب

الظروف التشغيلية

درجة حرارة السائل حتى ٦٠ درجة مئوية
درجة حرارة الجو حتى ٤٠ درجة مئوية
إجمالي ارتفاع السحب حتى ٩ أمتار
الوظيفة: القدرة على التمهيد الذاتي
الطراز أ: الإصدار التلقائي

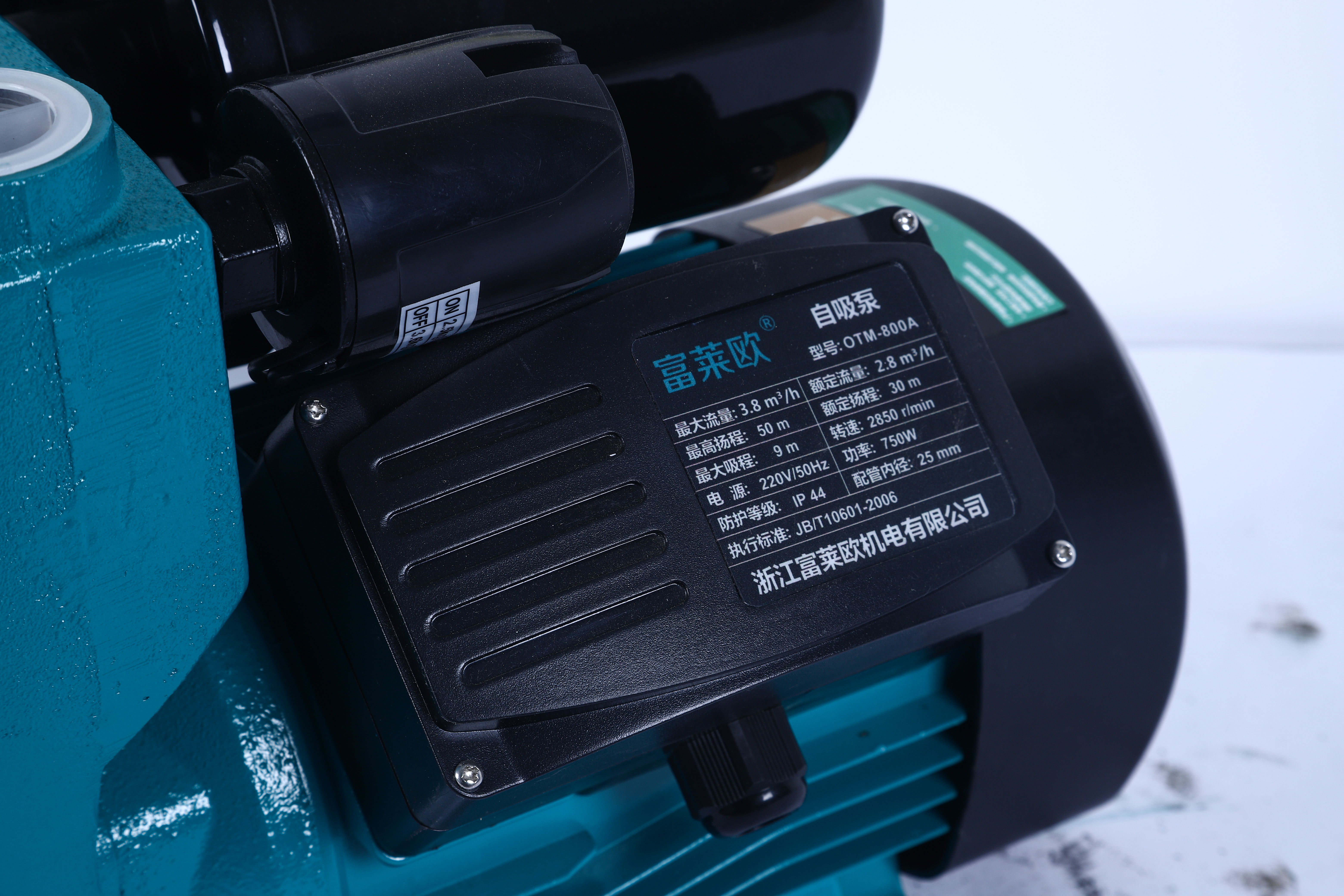

المحرك

١~٢٢٠ فولت/٥٠ هرتز، ١١٠ فولت/٦٠ هرتز، ٢٢٠ فولت/٦٠ هرتز حسب الطلب
درجة العزل: الفئة باء
التبريد: تهوية خارجية
مستوى الحماية: آي بي ٤٤
مزوَّد بجهاز واقٍ حراري مدمج
التشغيل المستمر وفق المعيار إس ١

مواصفات النموذج

ملخص المنتج

مضخات أو تي إم الأوتوماتيكية ذاتية التمهيد مدمجة وتناسب نقل المياه النظيفة، وتزويد المنازل بالماء، وري الحدائق، وتغذية أبراج المياه، وتعزيز الضغط تلقائيًّا. وتتراوح سبعة طرازات من ٠,١٥ كيلوواط إلى ١,١ كيلوواط، مع أقصى ارتفاع ضغطي يتراوح بين ٢٤ مترًا و٦٠ مترًا، وقدرات تدفق تتراوح بين ١,٧ متر مكعب/ساعة و٤,٥ متر مكعب/ساعة. وتتكوَّن الأجزاء الهيدروليكية من حديد مصبوب، والدوَّار من النحاس، مع تهوية خارجية، وحماية المحرك بمعيار آي بي ٤٤، ورفع شفط يصل إلى ٩ أمتار، ما يوفِّر بيانات عملية للتركيبات الثابتة. وتشمل الطرازات المُشار إليها بالحرف «أ» نسخة مزوَّدة بمفتاح ضغط لتشغيل يعتمد على الطلب.

وصف مفصل

الضخّة التلقائية ذاتية التمهيد مفيدة عندما يكون مصدر المياه أسفل مستوى الضخّة، أو عند الحاجة إلى تشغيلها وإيقافها بشكل متكرر في الاستخدام اليومي. وتم تصميم سلسلة ضخّات OTM التلقائية ذاتية التمهيد لضخ المياه النظيفة والسوائل غير المسببة للتآكل للمواد المذكورة في مواصفاتها. وتدعم ترتيباتها الهيدروليكية رفع المياه من مصادر ضحلة ضمن شروط السحب المُحددة لها، بينما يساعد خيار مفتاح الضغط الضخّة على الاستجابة لطلب المياه في الأنظمة المنزلية. وبذلك تصبح هذه السلسلة مناسبة لخطوط إمداد المياه المنزلية، وصنابير الحدائق، والخزانات التخزينية، ومناطق الري الصغيرة، ومهام نقل المياه النظيفة حيث يُفضَّل استخدام ضخّة سطحية مدمجة. ويؤثر التدفق المطلوب، والفرق في الارتفاع، وطول الأنابيب، والتجهيزات المستخدمة، ومستوى مصدر المياه على النتيجة النهائية.

الميزات الرئيسية

تَجمَعُ المضخّة التلقائية ذاتية التمهيد من طراز OTM بين جسم المضخّة ودعامتها المصنوعَيْن من الحديد الزهر، والعجلة الدوّارة المصنوعة من النحاس، للاستخدامات الروتينية في ضخ المياه النظيفة. ويُسهم غلاف محرك سبائك الألومنيوم في تبديد الحرارة، بينما تساعد التهوية الخارجية في التبريد أثناء التشغيل الطويل. وتوفّر عزل الفئة باء (Class B)، وحماية IP44، وواقي حراري مدمج، ضمانات عملية لسلامة المحرك. وتستخدم معظم الموديلات وصلات بقطر بوصة واحدة × بوصة واحدة، بينما يستخدم الموديل 1OTM1100(A) وصلات بقطر ١٫٥ بوصة × ١٫٥ بوصة. وتُصمَّم الموديلات التلقائية من الفئة أ (A) للتركيبات التي تتطلّب التحكّم عبر مفتاح الضغط بدلًا من التحكّم اليدوي.

المعلمات الفنية

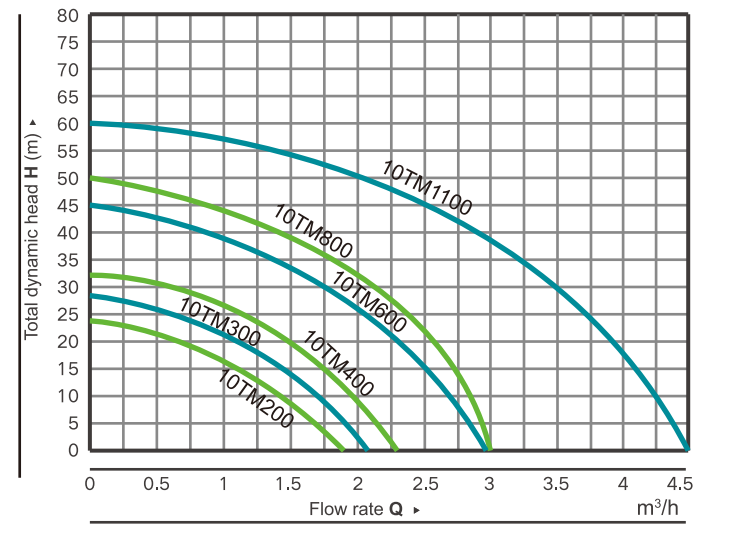

توفر جدول النماذج بيانات الاختيار الأساسية لعائلة مضخات السحب الذاتي التلقائية من طراز OTM. وتتراوح القدرة من ٠٫١٥ كيلوواط‏ / ٠٫٢ حصان لنموذج 1OTM150(A) إلى ١٫١ كيلوواط‏ / ١٫٥ حصان لنموذج 1OTM1100(A). وتتراوح أقصى كمية تدفق من ١٫٧ متر مكعب‏/ساعة إلى ٤٫٥ متر مكعب‏/ساعة، بينما تتراوح أقصى رأس ضغط من ٢٤ مترًا إلى ٦٠ مترًا. وجميع النماذج المدرجة لها أقصى ارتفاع سحب يبلغ ٩ أمتار. وتشير حدود التشغيل إلى أن درجة حرارة السائل لا تتجاوز ٦٠ درجة مئوية، ودرجة حرارة الجو المحيط لا تتجاوز ٤٠ درجة مئوية. أما خيارات الجهد فتشمل ٢٢٠ فولت‏/٥٠ هرتز كمعيار، مع إمكانية توفير ١١٠ فولت‏/٦٠ هرتز و٢٢٠ فولت‏/٦٠ هرتز حسب الطلب. وتدعم بيانات الوزن والأبعاد تخطيط التركيب.

المزايا الهندسية

تم تصميم مضخة ماء ذاتية التمهيد لإدارة الهواء في خط السحب أثناء عملية التمهيد، ما يُبسِّط الاستخدام عندما توضع المضخة فوق مصدر ماء ضحل. وتناسب المروحة النحاسية الخدمة المقصودة لضخ المياه النظيفة، بينما يوفِّر هيكل المضخة المصنوع من الحديد الزهر قاعدة تثبيت صلبة للقسم الهيدروليكي. ويُراقب حماة الحرارة ظروف ارتفاع حرارة المحرك غير الطبيعية، وتشير درجة التشغيل المستمر S1 إلى أن المحرك مصمَّم للعمل المستمر ضمن الظروف المُحدَّدة له. ولا تزال معايير أقطار الأنابيب المناسبة وختم خط السحب أمورًا بالغة الأهمية لتحقيق مدى الأداء المذكور.

التطبيقات

تشمل التطبيقات النموذجية لمضخات التمهيد الذاتي الأوتوماتيكية من طراز OTM إمداد المياه المنزلية من خزانات التخزين، ورفع المياه من مصادر ضحلة، والري المنزلي والمناظر الطبيعية، وتغذية أبراج المياه، وأنظمة التقوية الأوتوماتيكية الصغيرة. ويمكن لهذه السلسلة أيضًا دعم نقل المياه النظيفة في المواقع التجارية الخفيفة المحمية، شريطة أن تكون الرأس المطلوب والتدفق ضمن البيانات المنشورة. وهي ليست مخصصة لضخ السوائل التي تحتوي على جسيمات كاشطة أو مياه الصرف الصحي أو السوائل ذات الطابع الكيميائي العدائي. ويجب تركيب المضخة في مكان محمي من أحوال الطقس السيئة، مع الالتزام بالممارسات الكهربائية والسباكة المناسبة.

القيمة التجارية

للمشترين من الشركات، توفر سلسلة مضخات OTM الأوتوماتيكية ذاتية التمهيد نطاقًا منظمًا يشمل سبعة أحجام مختلفة للمحركات. وهذا يدعم الاختيار وفقًا لمتطلبات المنازل والمشاريع الصغيرة مع الحفاظ على عائلة واحدة من المنتجات. وتُسهِّل مواصفات المياه النظيفة المشتركة، وخيارات الجهد القياسي، والمتغيرات الخاصة بمفتاح الضغط، والأحجام المألوفة للتوصيلات على الموزعين توصيل معلومات هذا النطاق إلى المُركِّبين والمستخدمين النهائيين. كما تُبسِّط المواصفات المنشورة عملية مقارنة الرأس الهيدروليكي، والتدفق، والطاقة، والوزن، والأبعاد أثناء تخطيط الشراء.

الأسئلة الشائعة

س: ما نوع المياه التي يمكن لمضخة OTM الأوتوماتيكية ذاتية التمهيد التعامل معها؟

ج: تم تحديد هذه السلسلة لاستخدامها مع المياه النظيفة والسوائل غير المسببة للتآكل للمواد المذكورة في المواصفات. يمكن أن تؤثر الجسيمات الكاشطة والسوائل غير المناسبة على مكونات المضخة.

س: ما المقصود بالرمز A؟

أ: النموذج أ هو نسخة أوتوماتيكية مُخصصة للتحكم في ضغط الماء عبر مفتاح الضغط في التثبيتات المناسبة. كيف يتم اختيار النموذج؟ قارن معدل التدفق المطلوب، والرأس الكلي، وظروف السحب، وخسائر الأنابيب، ومتطلبات التغذية الكهربائية مع جدول المواصفات الخاص بالنموذج.

س: هل يمكن تركيب المضخة في الهواء الطلق؟

ج: استخدم تركيبًا مغلقًا أو وفر حماية من الظروف الجوية السيئة.
